Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/201490
Kopfzeile, bestehend aus:
• Symbol des gewählten Parameters
• Name des Parameters
• Wertebereich des Parameters
• Symbol zum Verlassen der Bedienoberfläche
Eingabezeile für den Wert
Tastenfeld

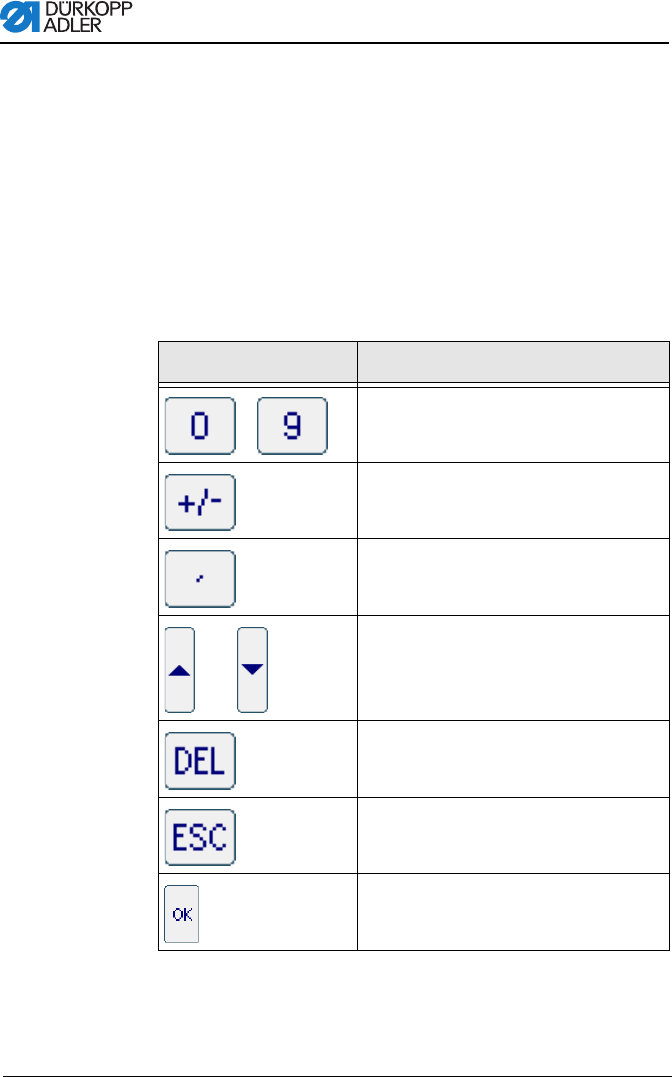

Bedeutung der Schaltflächen
Symbole/Schaltflächen Bedeutung
Werteingabe
Vorzeichenänderung
Eingabe eines Kommas bei Werten, die
Dezimalstellen zulassen
Änderung des Werts um einen Zähler nach
oben/unten
Eingegebenen Wert löschen
Bedienoberfläche ohne Eingabe bzw.
Speichern eines Werts verlassen
Eingegebenen Wert speichern und
Bedienoberfläche verlassen
