Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 87
8 Steuerung mit Bedienfeld OP7000
8.1 Bedienfeld OP7000
Alle Einstellungen der Nähmaschine 650 erfolgen über das Be-
dienfeld OP7000.

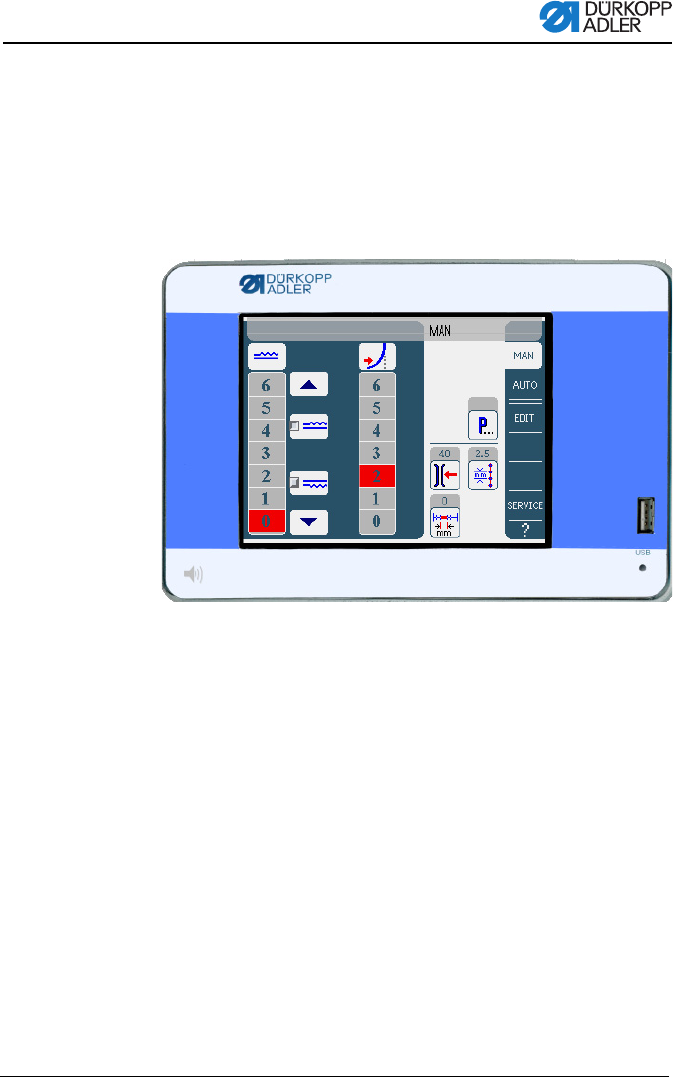

Abb. 61: Bedienfeld OP7000
Die Ansteuerung des Nähmotors und der Schrittmotoren erfolgt
über die Steuerung DAC3 in Verbindung mit dem Bedienfeld
OP7000 mit Bedienoberfläche in symbolischer Darstellung.
Die Programmautomatik ermöglicht eine manuelle oder automa-
tische Mehrweitensteuerung, wahlweise oben oder unten, eine
Kurvenunterstützung sowie die Programmierung von Nähschrit-
ten mit individuellen Parametern.
Es können bis zu 999 Nähprogramme gespeichert werden.
Jedes Nähprogramm kann bis zu 30 Nähschritte enthalten.
Jedem Nähschritt können verschiedene Parameter wie Stichlän-
ge, Mehrweitenbeträge, Kurvenunterstützung, Fadenspannung,
Segmentlänge etc. zugeordnet werden.
Die Nahtprogramme werden während des Nähverlaufs fortlaufend
dargestellt. Die Spiegelung eines Programms für die andere Näh-
gutseite ist möglich.
