Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 85
Automatikmodus gewechselt.
7.8.3 Programm löschen
Das gewählte Programm wird gelöscht.
1. Taste drücken.
Es erscheint das Softkey-Menü.

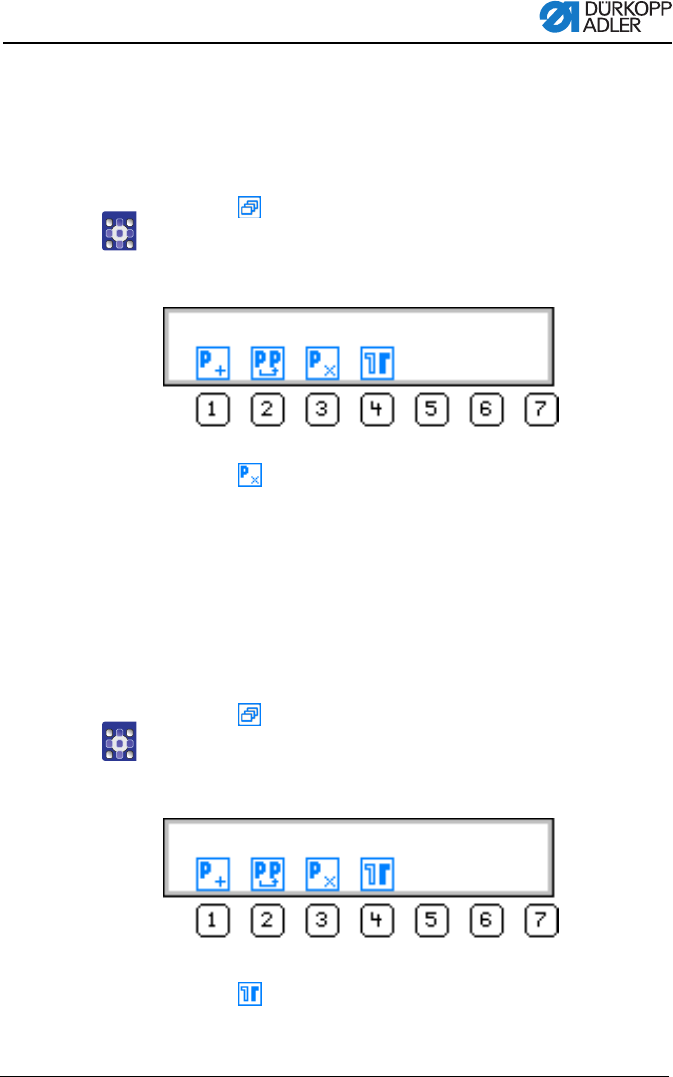

Abb. 59: Softkey-Menü
2. Taste drücken.
3. Taste "ESC" betätigen.
Der Programmiermodus wird verlassen und es wird in den
Automatikmodus gewechselt.
7.8.4 Programm spiegeln
Die bereits programmierte Ärmelseite wird auf die andere Ärmel-
seite gespiegelt.
1. Taste drücken.
Es erscheint das Softkey-Menü.
Abb. 60: Softkey-Menü
2. Taste drücken.
3. Taste "ESC" betätigen.
