Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201484
werden soll.

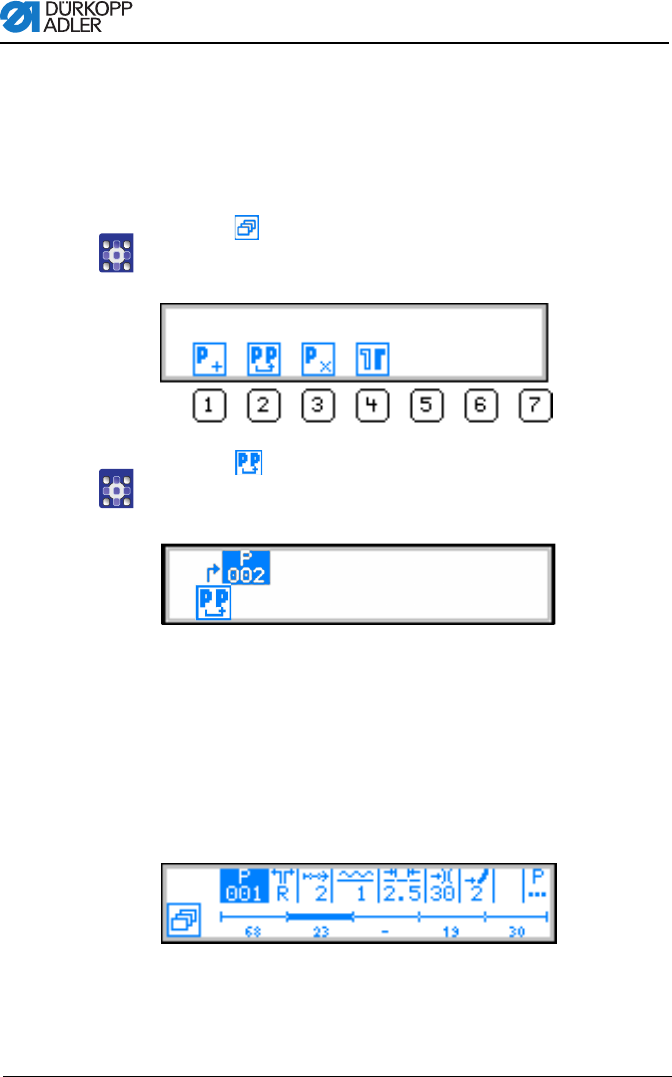

7.8.2 Programm kopieren
Das gewählte Programm wird in eine neue Programmnummer
kopiert.
1. Taste drücken.
Es erscheint das Softkey-Menü.
Abb. 56: Softkey-Menü
2. Taste drücken.
Es erscheint folgende Anzeige:
Abb. 57: Programm kopieren
Die Steuerung zeigt die nächste freie Programmnummer an.
3. Programmnummer mit "OK" übernehmen.
Oder:
Andere Programmnummer mit
/ auswählen oder mit den
Zifferntasten "0 - 9" eingeben und dann "OK" drücken.
Die Programmnummer wird übernommen.
Es erscheint folgende Anzeige, die Programmnummer blinkt:
Abb. 58: Display nach Festlegung der Programmnummer
4. Gewünschte Änderungen im neuen Programm vornehmen.
5. Taste "ESC" betätigen.
Der Programmiermodus wird verlassen und es wird in den
