Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201482
5. Untermenü mit "ESC" oder verlassen

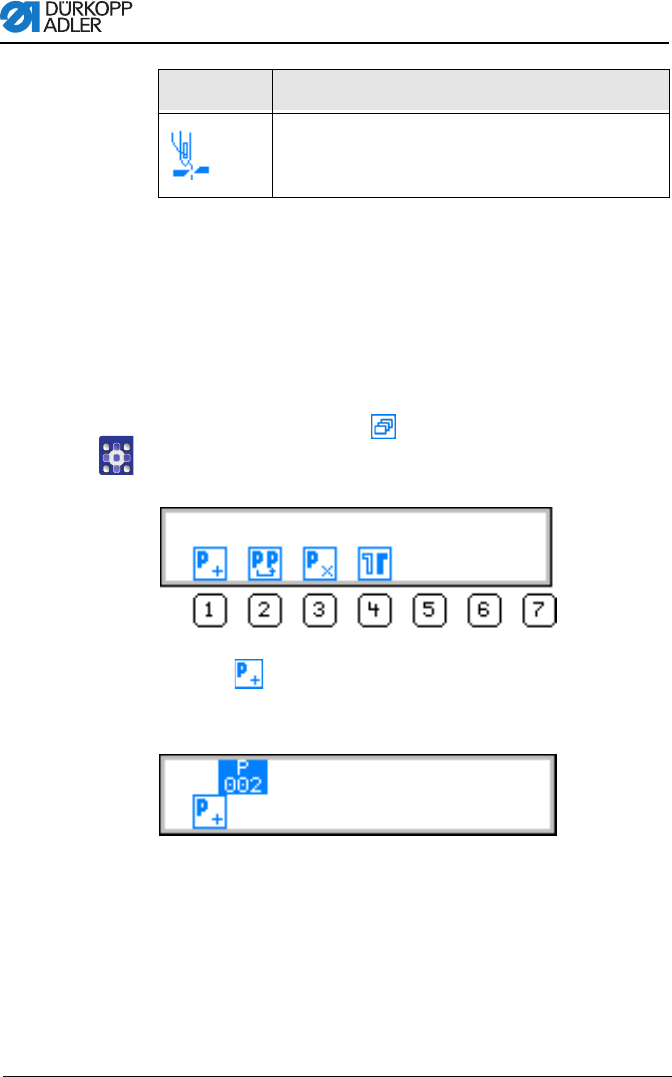

7.8 Programmiermodus
7.8.1 Programm erstellen
1. Im Editiermodus Taste drücken.
Es erscheint das Softkey-Menü.
Abb. 51: Softkey-Menü
2. Taste drücken.
Es erscheint folgende Anzeige:
Abb. 52: Programmnummer auswählen
Die Steuerung zeigt die nächste freie Programmnummer an.
3. Programmnummer mit "OK" übernehmen.
Oder:
Andere Programmnummer mit
/ auswählen oder mit den
Zifferntasten "0 - 9" eingeben und dann "OK" drücken.
Die Programmnummer wird übernommen.
Es erscheint folgende Anzeige, "P" blinkt:
Thread Trim (Fadenabschneider)
Symbol Bedeutung
