Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 81

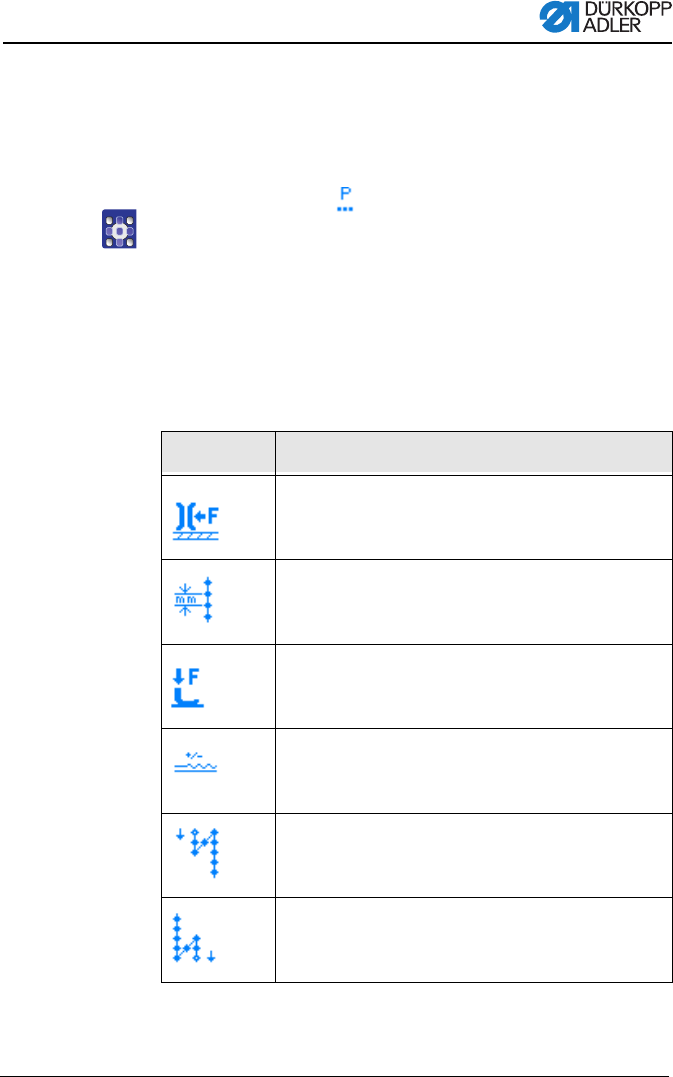

7.7.2 Weitere Parameter für ausgewähltes Programm
ändern
In diesem Menü können weitere Parameter für das aktuelle Naht-
programm geändert werden.
1. Mit
/das Feld anwählen.
2. Taste "OK" drücken.
Das Untermenü wird geöffnet.
3. Mit
/ den gewünschten Parameter anwählen.
4. Taste "OK" betätigen, um Parameter zu aktivieren oder deak-
tivieren,
bzw. mit
/ den Wert ändern und mit "OK" bestätigen.
Symbol Bedeutung
Thr. Tens (Fadenspannung)
Stitchlen. (Stichlänge)
Foot Press. (Nähfußdruck)
Fulln. Corr. (Mehrweitenkorrektur)
Start Tack (Riegel Nahtanfang)
End Tack (Riegel Nahtende)
