Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 79
6. Überlappung nähen.
7. Fußpedal vollständig zurücktreten.
Je nach Voreinstellung auf der Techniker-Ebene wird die
erstellte Ärmelseite gespiegelt.
Die Maschine wechselt in den Automatikmodus.
Das neu erstellte Programm ist angewählt.

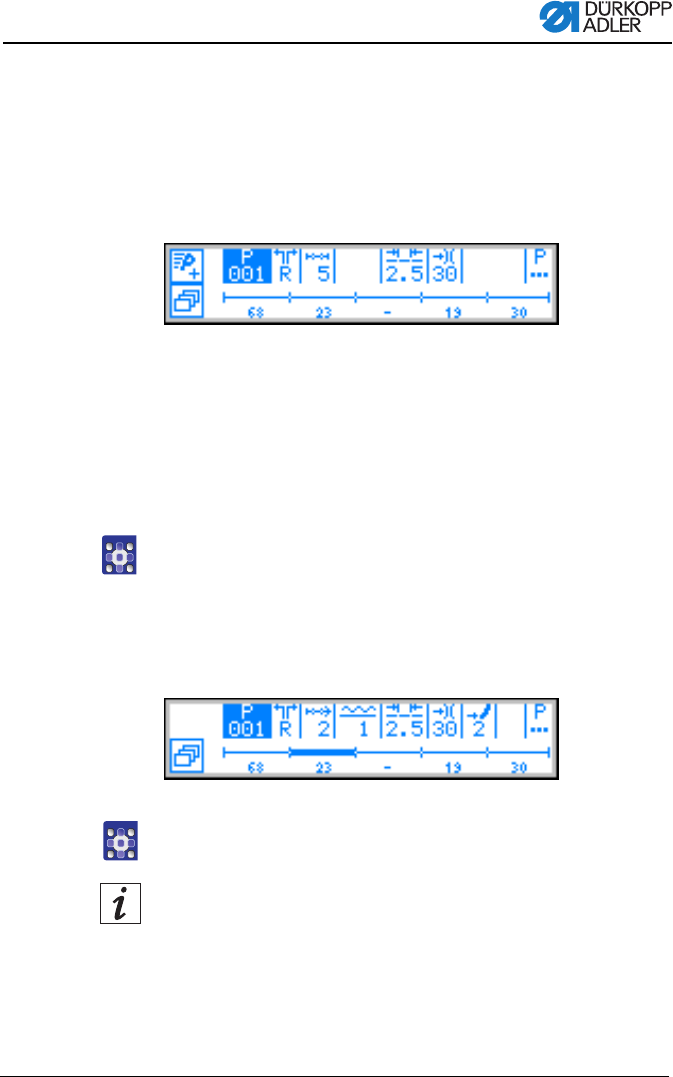

Abb. 49: Anzeige des neu erstellten Programms
7.7 Editiermodus
Im Editiermodus werden bestehende Programme geändert oder
gelöscht. Neue Programme werden im Programmiermodus er-
stellt, 7.8 Programmiermodus, S. 82.
1. Im Automatikmodus die Taste "P" drücken.
Es wird in den Editiermodus geschaltet.
Das zuvor gewählte Programm kann nun geändert werden.
Es erscheint folgende Anzeige auf dem Display,
das "P" im Feld für die Programmnummer blinkt:
Abb. 50: Display im Editiermodus
1. Das zu ändernde Programm, die Ärmelseite und den Schritt
mit
/ anwählen und mit / auswählen.
Der zu bearbeitende Schritt kann auch über den Knieschalter
ausgewählt werden.
Der ausgewählte Schritt wird im Programm-Balken fett ange-
zeigt.
2. Zu ändernden Parameter für den gewählten Schritt mit
/
auswählen und mit
/ ändern.
