Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 77
7.6.1 Programmerstellung durch Tastatureingabe
1. Alle Parameter pro Schritt einstellen.
2. Weiterschalten zum nächsten Schritt mit dem Knieschalter.
Abbruch mit ESC
Vor dem Drücken der Taste "S" kann die Programmerstellung
jederzeit durch Drücken der Taste "ESC" abgebrochen werden.
Nach Fertigstellung aller Schritte:
3. Taste "S" drücken.
Das Programm wird gespeichert.
Je nach Voreinstellung auf der Techniker-Ebene wird
• die erstellte Ärmelseite gespiegelt
• die erstellte Ärmelseite nicht gespiegelt
• das Teach-In für die 2. Ärmelseite geöffnet
• die Auswahlmaske für die Aktion zum Erstellen der
2. Ärmelseite geöffnet
Die Maschine wechselt in den Automatikmodus.
Das neu erstellte Programm ist angewählt.

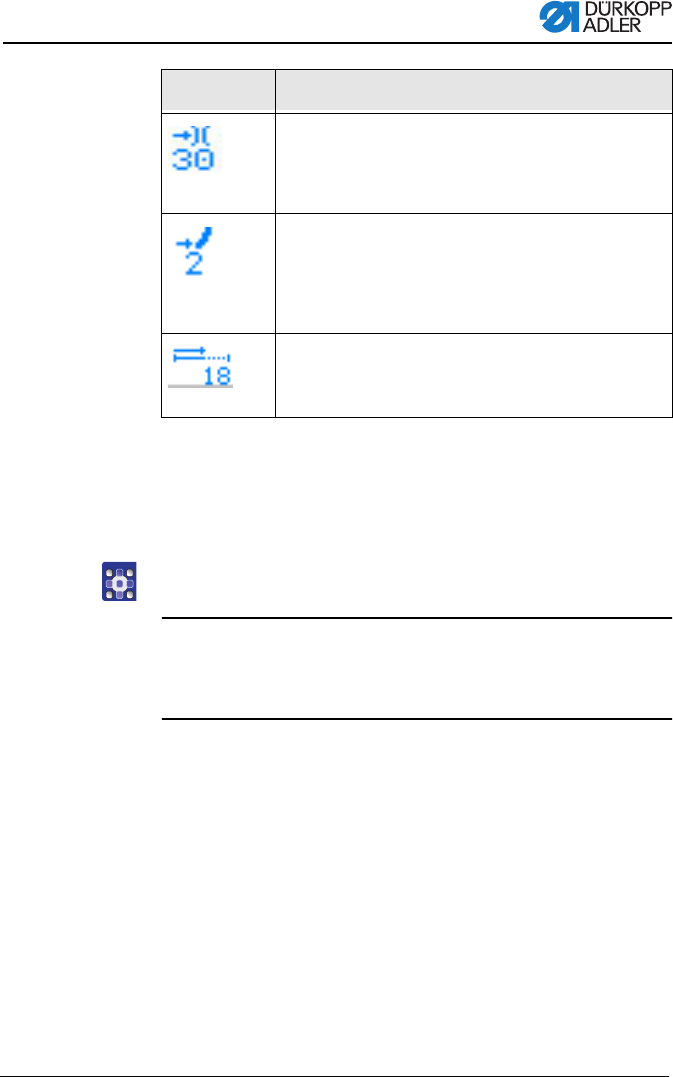

Fadenspannung
Wertebereich: 0 bis 99
• Mit /den Parameter "Fadenspannung" wählen.
• Mit / die Fadenspannung ändern.
Kurvenunterstützung
Wertebereich: 0 bis 6
• Mit / Parameter "Kurvenunterstützung" anwäh-
len.
• Mit / die Kurvenunterstützung ändern.
Länge des aktuellen Schrittes in mm
Symbol Bedeutung
