Betriebsanleitung 650-16 Version 01.0 - 06/201476

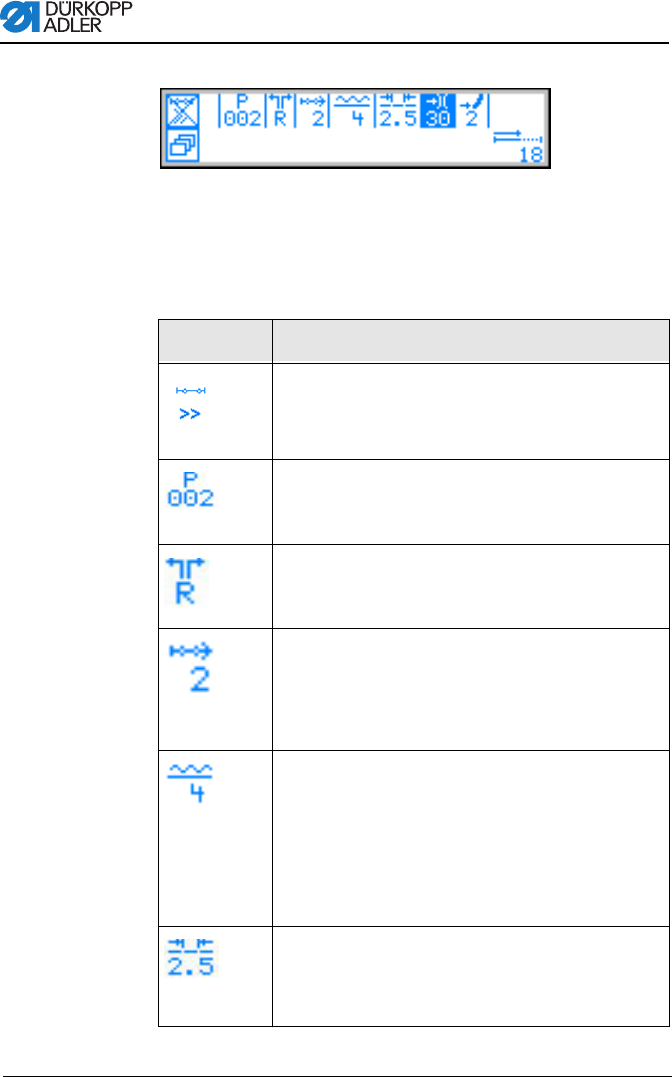

Abb. 46: Display Schnellprogrammierung
Die folgende Tabelle erklärt die einzelnen Symbole im Display
und die Funktionen der Tasten am Bedienfeld.
Symbol Bedeutung
Automatische Schrittweiterschaltung ein/aus
• Obere Softkey-Taste drücken
Aktiviert/deaktiviert die automatische
Schrittweiterschaltung für den aktuellen Schritt.
Aktuelles zu erstellendes Programm
Aktuell zu erstellende Ärmelseite
(Voreinstellung auf der Techniker-Ebene)
Aktueller Schritt
• Mit
/ den Parameter "Schritt" anwählen.
• Mit /zum nächsten/vorigen Schritt wechseln.
• Mit Taste "OK" weitere Parameter des Schrittes bear-
beiten, 7.7 Editiermodus, S. 79.
Mehrweite
Wertebereich: -6 bis 16
• Mit den Tasten "0" bis "16" die gewünschte Mehrweite
anwählen.
Oder:
• Mehrweite mit dem zweiten Pedal anwählen, wenn
eingestellt.
• Mit "+/-" Mehrweite oben (+) oder unten (-) anwählen.
Stichlänge aktueller Schritt
Wertebereich: 1,0 bis 5,5 mm
• Mit / den Parameter "Stichlänge" anwählen.
• Mit / die Stichlänge ändern.
