Betriebsanleitung 650-16 Version 01.0 - 06/2014 75
Oder:
Pedal voll zurücktreten
Das Programm wird abgebrochen.
7.6 Schnellprogrammierung
Falls die obere Softkey-Taste mit belegt ist:
1. Obere Softkey-Taste drücken.
Es erscheint folgende Anzeige:

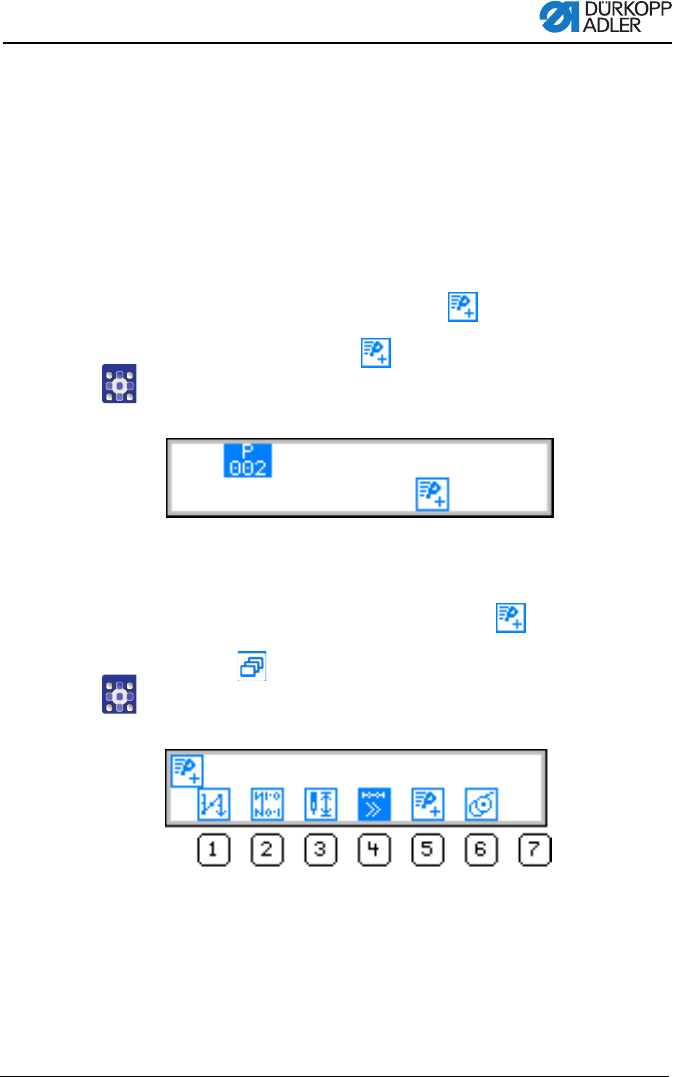

Abb. 44: Schnellprogrammierung
2. Weiter mit Handlungsschritt 3.
Falls die obere Softkey-Taste nicht mit belegt ist:
1. Taste drücken.
Es erscheint das Softkey-Menü.
Abb. 45: Softkey-Menü
2. Taste „5“ drücken.
3. Mit
/ oder Zifferntasten 0 – 9 Programmnummer wählen.
4. Taste "OK" drücken.
Es erscheint folgende Anzeige auf dem Display,
das "P" im Feld für die Programmnummer blinkt:
