Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 73
1. Nähen, Knieschalter betätigen oder Taste "OK" drücken.
Es wird in den 1. Schritt geschaltet.
7.5.2 Nähvorgang
1. Fußpedal nach vorne treten und nähen.
Es erscheint folgende Anzeige im Display:

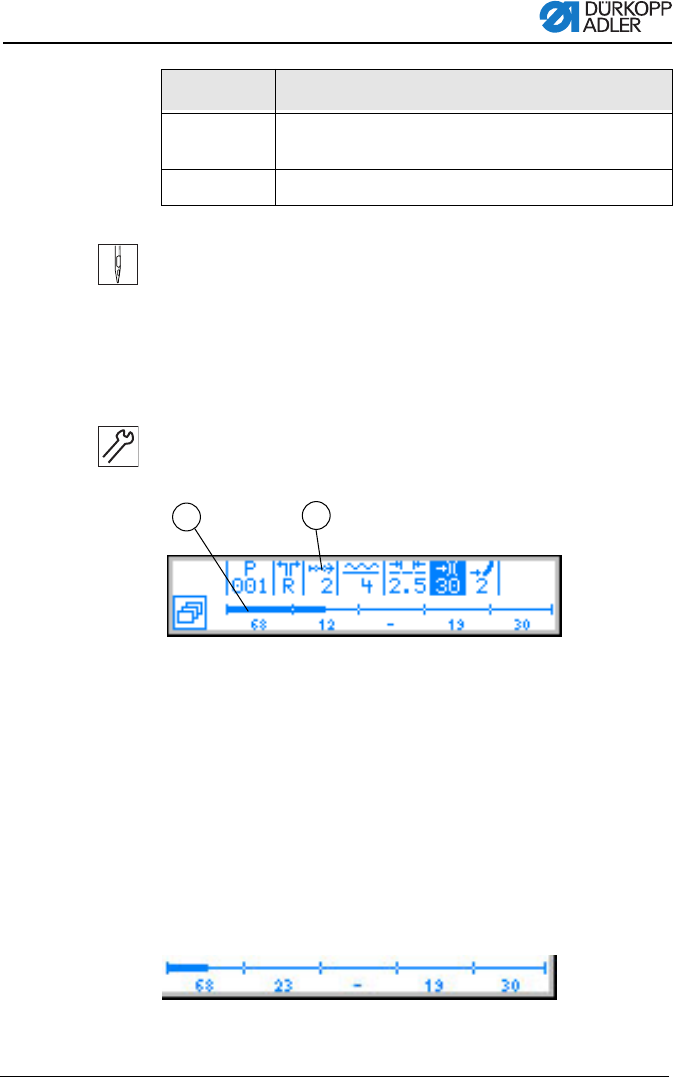

Abb. 41: Display beim Nähen im Automatikmodus
Im Display werden die Parameter-Werte für den aktuellen Schritt
angezeigt.
Der Programm-Balken (1) zeigt den Fortschritt der Naht an.
Die Zahl unter dem aktuellen Schritt zeigt die noch abzunähende
Länge des Schritts.
Im Programm-Balken wird der aktuelle Schritt zur Hälfte fett an-
gezeit.
Abb. 42: Schritt in Bearbeitung
P Programmiermodus
Schaltet in den Programmiermodus.
ESC, F, S Keine Funktion
Symbol Bedeutung
(1) - Programm-Balken (2) - Aktueller Schritt
1
2
