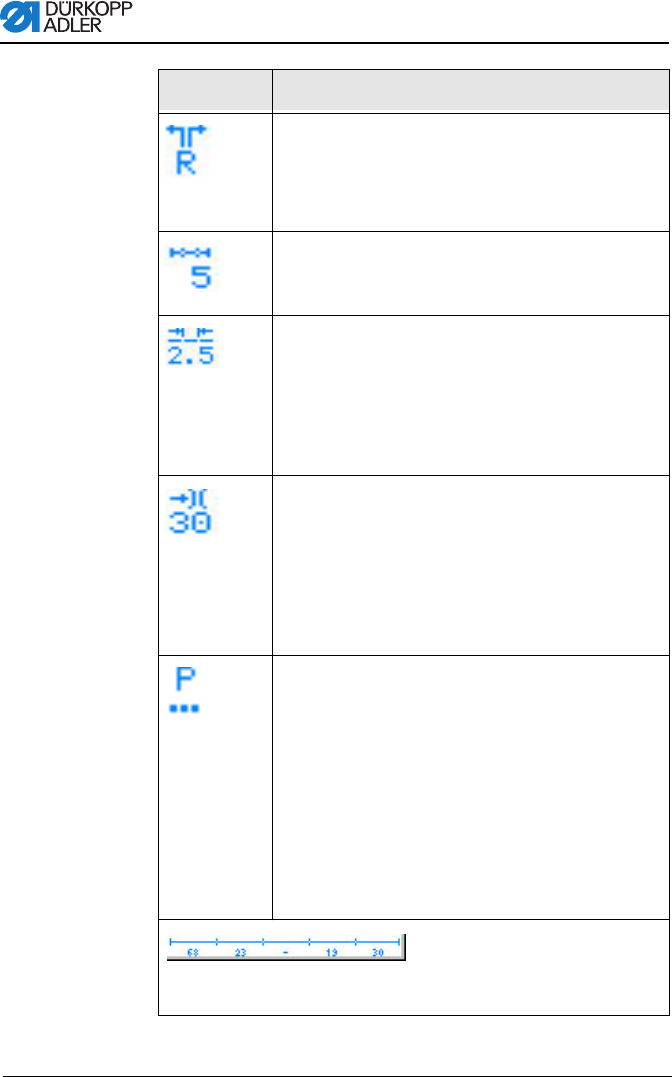

Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201472
Rechter/Linker Ärmel
Es können nur rechte, nur linke oder rechte und linke
Ärmel im Wechsel genäht werden
• Mit /zwischen rechtem und linkem Ärmel aus-
wählen (falls beide Seiten programmiert sind).
Schritte
Anzahl der Schritte, die für das aktuelle Programm
bestehen.
Stichlänge
Wertebereich: 1,0 bis 5,5 mm
Die Stichlänge kann vor dem Annähen verändert
werden.
Die Änderung gilt für das gesamte Nahtprogramm.
• Mit
/ den Parameter "Stichlänge" anwählen.
• Mit /die Stichlänge einstellen.
Fadenspannung
Wertebereich: 1 bis 99
Die Fadenspannung kann vor dem Annähen verändert
werden.
Die Änderung gilt für das gesamte Nahtprogramm.
Mit / den Parameter "Fadenspannung"
anwählen.
• Mit / die Fadenspannung ändern
Weitere Parameter
Foot Press. (Nähfußdruck)
Fulln.Corr. (Mehrweitenkorrektur)
• Mit / den Parameter "Weitere Parameter"
anwählen.
• "OK" Taste drücken.
• Mit / die Mehrweitenkorrektur oder den Nähfuß-
druck anwählen.
• Parameter mit Taste "OK" auswählen.
• Werte mit / ändern.
• Mit Taste "OK" bestätigen.
• Mit oder "ESC" Menü verlassen.
Programm-Balken
Länge pro Schritt in mm,
bzw. Strich (-), wenn keine
automatische Weiterschaltung
Symbol Bedeutung
