Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 71
7.5 Automatikmodus
Programmnummern 001 bis 999.
1. Mit
/ den Parameter "Programm" anwählen.
2. Mit
/ die Programmnummer "1" oder eine andere (falls
vorhanden) anwählen.

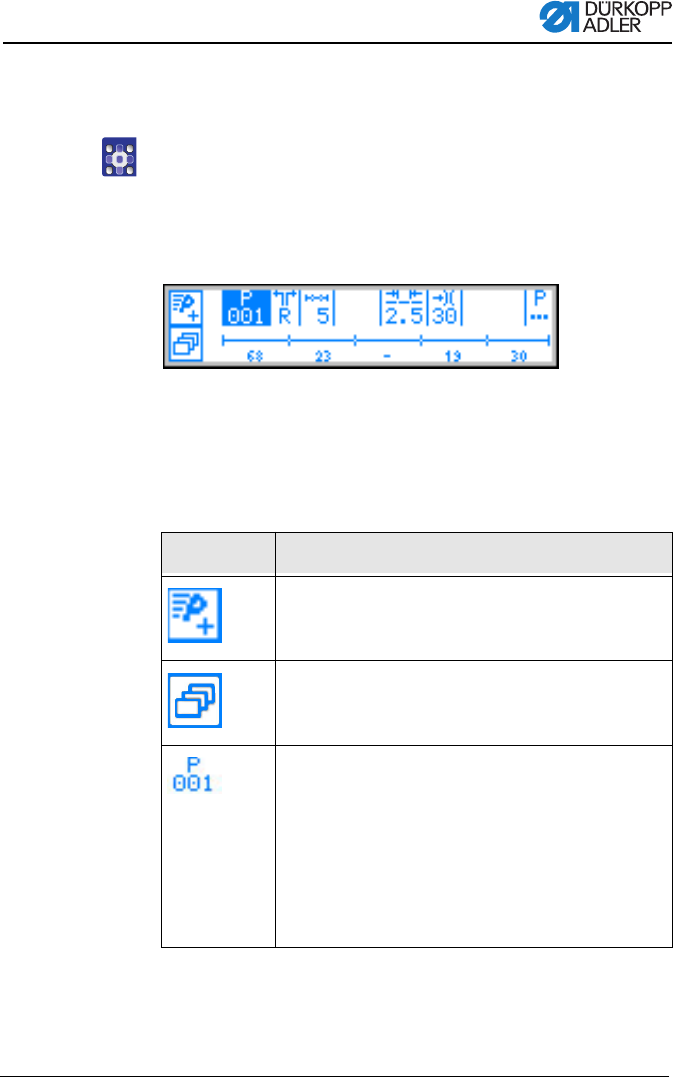

Die Steuerung schaltet in den Automatikmodus und es
erscheint folgende Anzeige im Display:
Abb. 40: Display im Automatikmodus
Die folgende Tabelle erklärt die einzelnen Symbole im Display
und die Funktionen der Tasten am Bedienfeld.
7.5.1 Vor dem Annähen
Symbol Bedeutung
Schnellprogrammierung (je nach Belegung)
• Obere Softkey-Taste drücken
Schnellzugriffsfunktion (Softkey-Menü)
• Untere Softkey-Taste drücken
Programmnummer
Wertebereich: 000 bis 999
• Mit
/ den Parameter "Programm" anwählen.
• Mit / die Programmnummer ändern.
Oder:
• Programmnummer über Tasten 0 - 9 eingeben
und ggf. mit "OK" bestätigen.
Wenn man Programm 000 auswählt, gelangt man in
den Manuellen Modus
