Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201470
7.4.3 Nähvorgang
Nähen ohne Mehrweite
1. Werte für Stichlänge, Fadenspannung, Kurvenunterstützung
und Fuß-Alternierung eingeben.
2. Fußpedal nach vorne treten und nähen.
Nähen mit Mehrweite
1. Mehrweite mit dem linken Pedal (optional) ändern (falls auf
der Techniker-Ebene eingestellt).
Oder:
1. Mehrweite mit den Tasten "0" bis "16" und "+/-" verändern.
Ändern von Parametern während der Naht
1. Fußpedal in Stellung "0" bringen.
2. Gewünschten Parameter am Bedienfeld ändern.
3. Fußpedal wieder nach vorne treten und nähen.
Der geänderte Parameterwert wird verarbeitet.

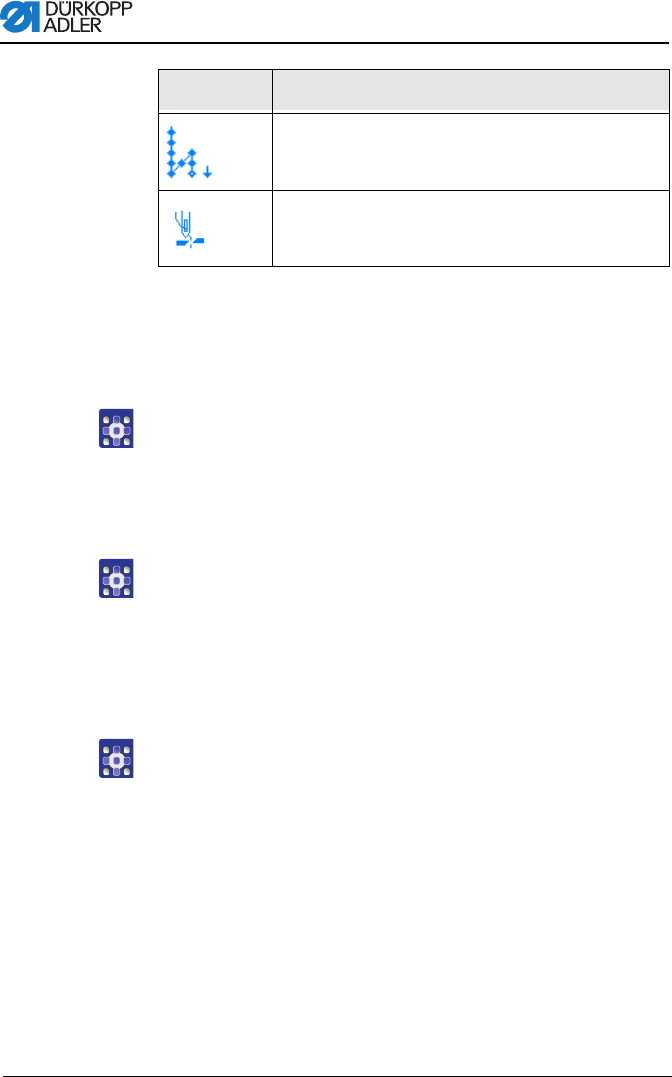

End Tack (Riegel am Nahtende)
Wertebereich: an/aus
Thread Trim (Fadenabschneider)
Wertebereich: an/aus
Symbol Bedeutung
