Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 69

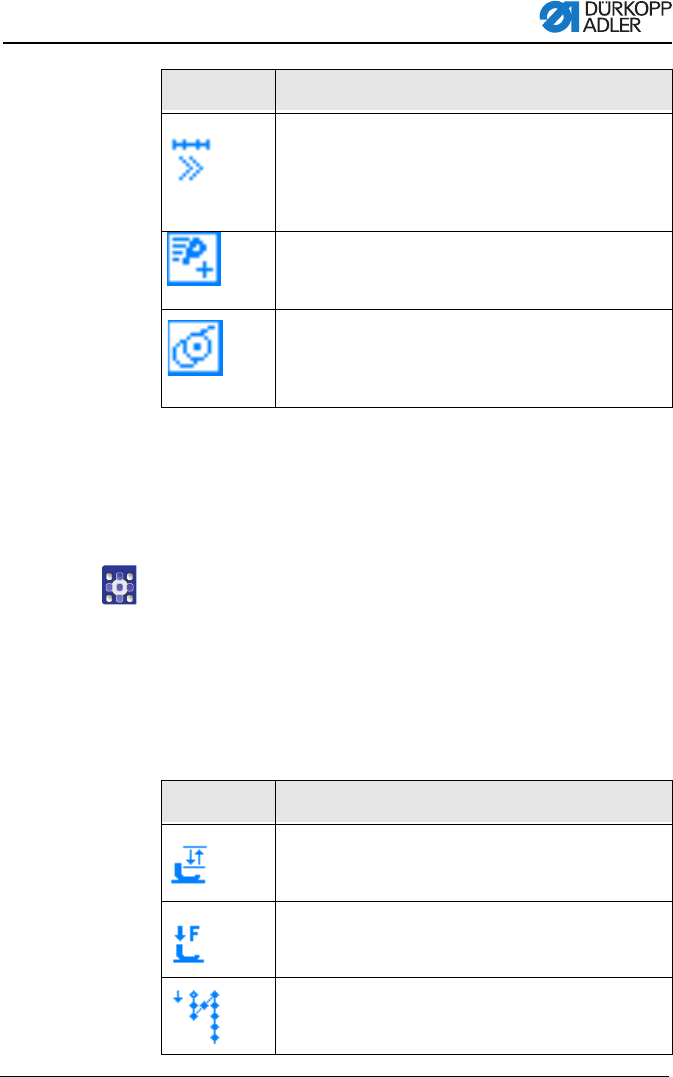

7.4.2 Menü für weitere Einstellungen
1. Mit / "Weitere Parameter" anwählen.
2. "OK" Taste drücken.
3. Mit / den entsprechenden Parameter anwählen.
4. Parameter mit Taste "OK" auswählen.
5. Werte mit den Tasten / ändern.
6. Mit Taste "OK" bestätigen.
7. Mit oder "ESC" Menü verlassen.
Automatische Schritt-Weiterschaltung ein/aus
(Nur im Automatikmodus verfügbar)
• Taste "4" drücken.
Die automatische Schritt-Weiterschaltung wird
beim Abnähen einer Naht ein- oder ausgeschaltet.
Schnellprogrammierung
Taste "5" drücken
Die Schnellprogrammierung startet.
Spulermodus
• Taste "6" drücken.
• Pedal halb zurück treten.
Der Spulermodus wird beendet.
Symbol Bedeutung
Symbol Bedeutung
Alternate (Fuß-Alternierung)
Wertebereich: 0,0 bis 2,5 mm
Foot Press. (Nähfußdruck)
Wertebereich: 1 – 15
Start Tack (Riegel am Nahtanfang)
Wertebereich: an/aus
