Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201468
7.4.1 Schnellzugriffsfunktion (Softkey-Menü)
Hier haben Sie schnellen Zugriff auf Funktionen während
des Nähvorgangs und können außerdem die obere Softkey-Taste
mit einer Funktion belegen.
1. Untere Softkey-Taste drücken.

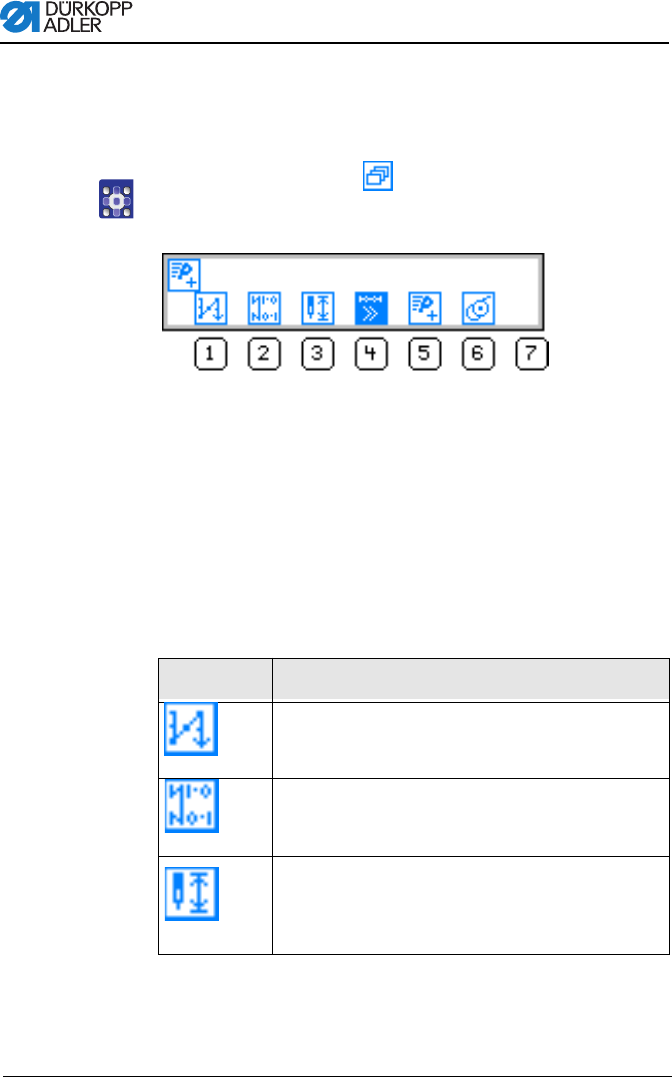

Es erscheint folgende Anzeige auf dem Display:
Abb. 39: Softkey-Menü
2. Funktion aufrufen:
• Die Zifferntaste unter der gewünschten Funktion drücken.
oder
Obere Softkey-Taste mit einer Funktion belegen:
• Die Zifferntaste unter der gewünschten Funktion und
die obere Softkey-Taste gleichzeitig drücken.
Die Funktion wird auf die obere Softkey Taste gelegt
und kann darüber abgerufen werden.
3. ESC zum Verlassen des Menüs drücken.
Symbol Bedeutung
Manueller Riegel
• Taste "1" drücken und gedrückt halten für manuellen
Riegel.
Riegelunterdrückung ein/aus
• Taste "2" drücken.
Riegel werden ein- oder ausgeschaltet.
Nadelposition hoch/tief
• Taste "3" drücken.
Beim Stoppen in der Naht steht die Nadel oben
bzw. unten.
