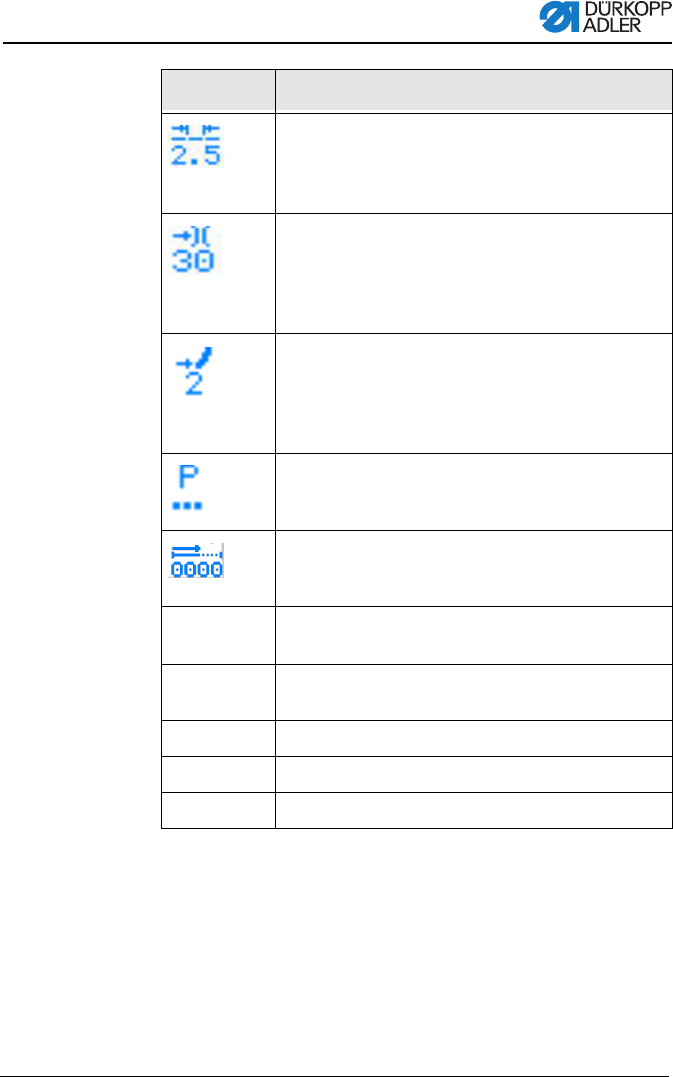

Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 67
Stichlänge
Wertebereich: 1,0 bis 5,5 mm
• Mit / den Parameter "Stichlänge" anwählen.
• Mit / die Stichlänge ändern
Fadenspannung
Wertebereich: 1 bis 99
• Mit / den Parameter "Fadenspannung" anwäh-
len.
• Mit / die Fadenspannung ändern
Kurvenunterstützung
Wertebereich: 0 bis 6
• Mit / den Parameter "Kurvenunterstützung"
anwählen.
• Mit / die Kurvenunterstützung ändern
Weitere Parameter
7.4.2 Menü für weitere Einstellungen, S. 69
Nahtlänge in mm
Nach dem Fadenabschneiden bleibt die Anzeige
erhalten. Bei erneutem Annähen wird neu gemessen.
P Programm erstellen
7.8.1 Programm erstellen, S. 82
+/- Wechsel zwischen Mehrweite oben
und Mehrweite unten
ESC, F und S Keine Funktion
0 – 16 Mehrweitenbeträge
OK Keine Funktion
Symbol Bedeutung
