Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201466
7.4 Manueller Modus

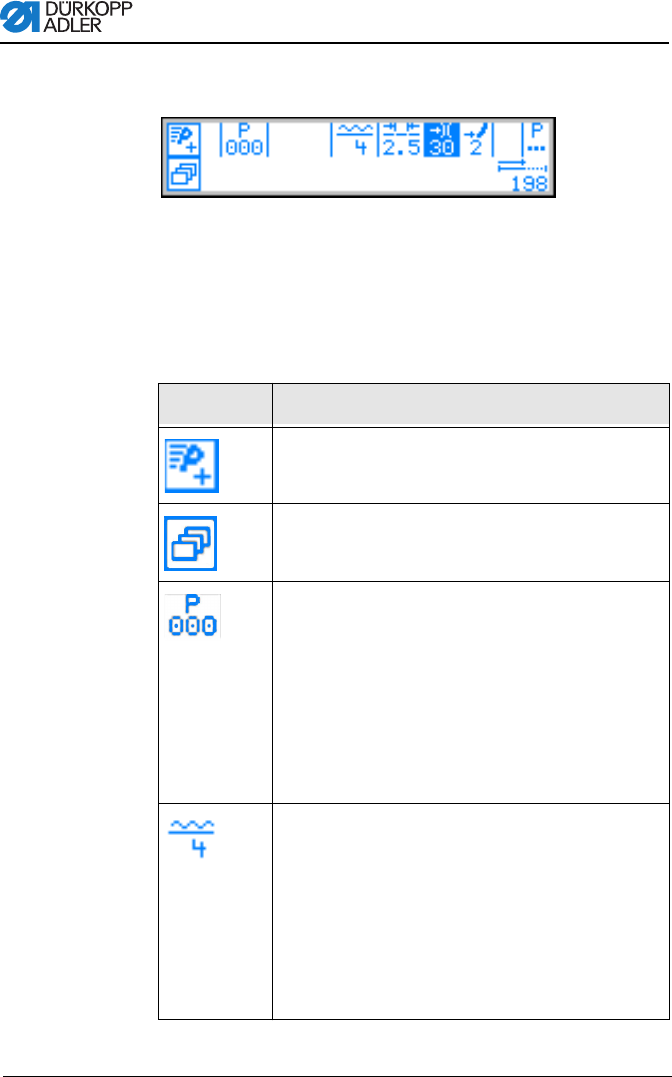

Abb. 38: Parameter im manuellen Modus
Die folgende Tabelle erklärt die einzelnen Symbole (Parameter)
im Display und die Funktionen der Tasten am Bedienfeld.
Der angewählte Parameter wird im Display andersfarbig hinter-
legt. Wird ein Parameter geändert, so wird der neue Wert sofort
übernommen.
Symbol Bedeutung
(Je nach Belegung)
Schnellprogrammierung
• Obere Softkey-Taste drücken
Schnellzugriffsfunktion (Softkey Menü)
• Untere Softkey-Taste drücken,
7.4.1 Schnellzu-
griffsfunktion (Softkey-Menü), S. 68.
Programmnummer
Wertebereich: 000 bis 999
Programm 000 zeigt an, dass man im "Manuellen
Modus" ist.
• Mit / den Parameter "Programm" anwählen.
• Mit / die Programmnummer ändern.
Oder:
• Programmnummer direkt mit einer der Tasten
"0" bis "9" eingeben und ggf. mit "OK " bestätigen.
Damit gelangt man in den "Automatikmodus".
Mehrweite
Wertebereich: Mehrweite oben: 0 bis 16
Mehrweite unten: 0 bis -6
• Mit den Tasten "0" bis "16" die gewünschte Mehrweite
anwählen.
• Mit der Taste "+/-" Mehrweite oben oder Mehrweite
unten anwählen.
Oder:
• Mehrweite mit dem zweiten Pedal anwählen, wenn
eingestellt.
