Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/201464
7.2 Nähmaschine einschalten

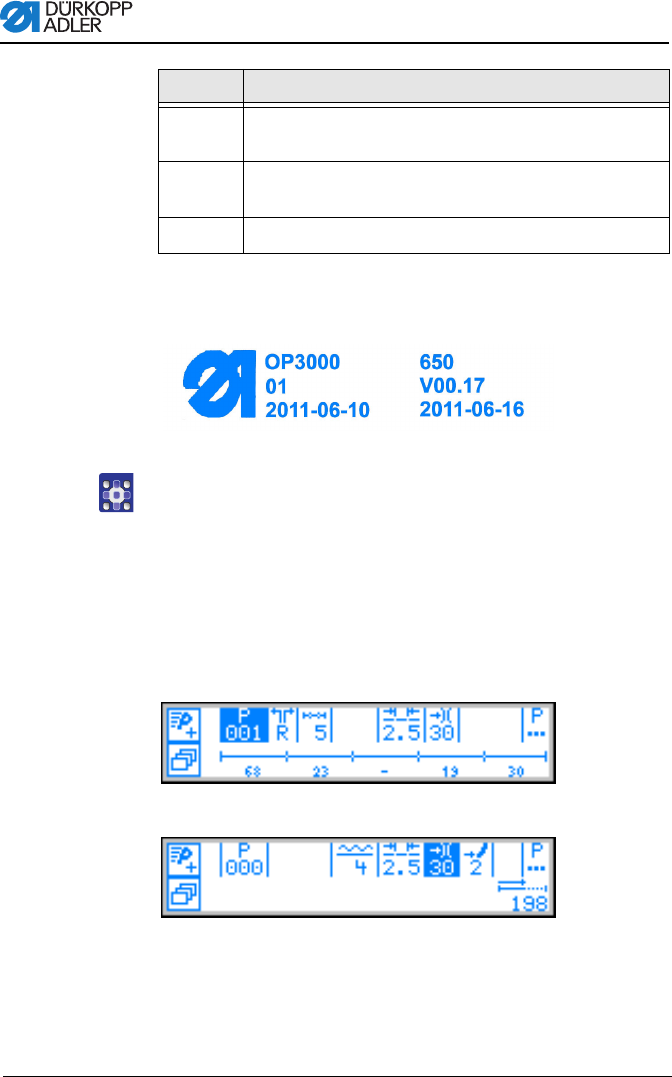

Abb. 35: Anzeige von Firmware- und Software-Version
1. Hauptschalter einschalten.
Auf dem Display erscheint die Anzeige der Software-Version:
• Links im Bildschirm die Firmware des Bedienfelds
• Rechts im Bildschirm die Software-Version der Steuerung
Die Maschine referenziert:
Im Display erscheint das zuletzt verwendete Programm bzw.
der manuelle Modus.
Abb. 36: Anzeige des zuletzt verwendeten Programms
Abb. 37: Anzeige im manuellen Modus
A Obere Softkey-Taste 1
Je nach Menü unterschiedlich belegt
B Obere Softkey-Taste 2
Je nach Menü unterschiedlich belegt
+/- Wechsel zwischen Mehrweite oben und Mehrweite unten
Taste Funktion
