Steuerung mit Bedienfeld OP3000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 63
7 Steuerung mit Bedienfeld OP3000
7.1 Bedienfeld OP3000

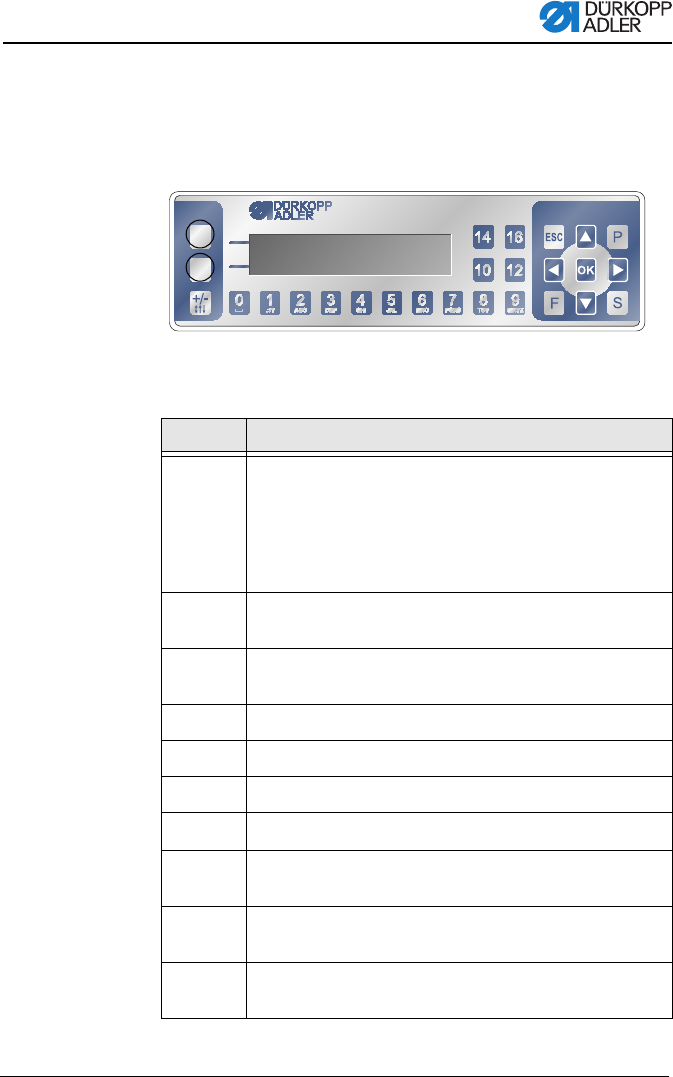

Abb. 34: Bedienfeld der Steuerung
Alle Einstellungen in der Steuerung der 650-16 erfolgen über das
Bedienfeld OP3000.
Taste Funktion
0 bis 16 Einstellen der Mehrweite
Eingabe des Parameterwerts (falls das Feld für die
Parameter aktiviert ist)
Anwahl eines Parameters, der im Display angezeigt wird
• Taste unter dem gewünschten Symbol drücken.
Die Funktion wird ausgewählt.
ESC Funktion abbrechen
Menü verlassen
OK Einstellungen bestätigen
Eingabe aktivieren
P Je nach Menü unterschiedliche Funktion
S Je nach Menü unterschiedliche Funktion
F Je nach Menü unterschiedliche Funktion
Auswahl nach rechts
Auswahl nach links
Um eine Menüebene zurück
Wert erhöhen
Blättern in Liste (hoch)
Wert verringern
Blättern in Liste (runter)
A
B
