Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201460
6.9.14 LED Nähleuchte anschließen

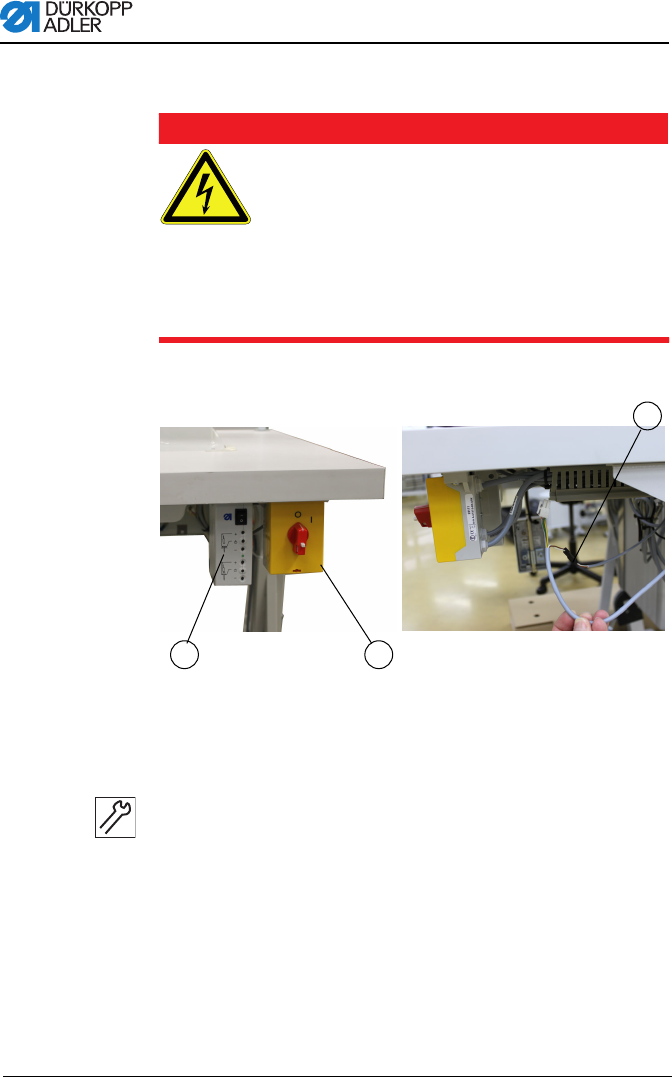

Abb. 33: LED-Nähleuchte anschließen
Handlungsschritte
1. Nählichtsteuerung (1) neben dem Hauptschalter (2) montie-
ren, 6.4 Tischplatte vormontieren, S. 42.
2. Zuleitung der Nählichtsteuerung im Hauptschalter anschlie-
ßen, 6.9.2 Netzspannungsverteilung, S. 48.
3. Stecker (3) der LED-Leuchte am schwarzen Stecker der Näh-
lichtsteuerungsausgangsleitung anschließen.
Lebensgefahr durch Stromschlag
Die Nählichtsteuerung ist direkt am Netz ange-
schlossen und steht auch dann unter Spannung,
wenn der Hauptschalter ausgeschaltet ist.
Ziehen Sie unbedingt den Netzstecker, bevor Sie
die LED-Nähleuchte anschließen.
Sichern Sie den Netzstecker vor unbeabsichtigtem
Wiedereinstecken.
GEFAHR
(1) - Nählichtsteuerung
(2) - Hauptschalter
(3) - Stecker
1
2
3
