6.9.11 Potentialausgleich Sollwertgeber herstellen

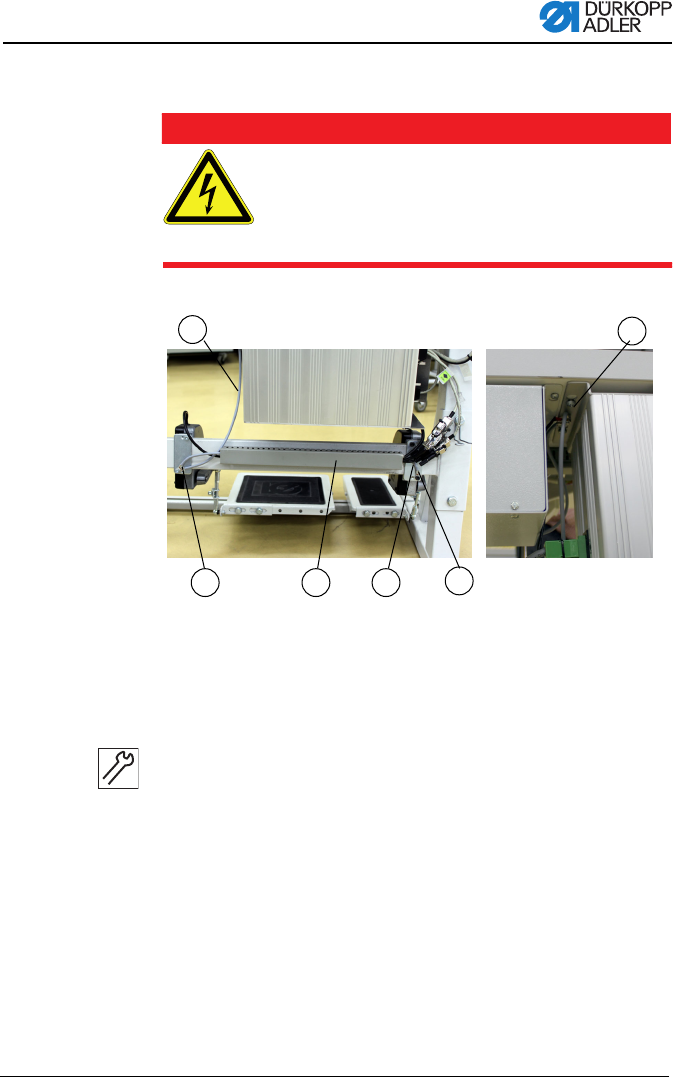

Abb. 30: Sollwertgeber-Potentialausgleich herstellen
Handlungsschritte
1. Erdungsleitung (4) (500 mm lang) am Sollwertgeber (5)
anschrauben (optional).
2. Leitung (4) durch den Kabelkanal (3) zum Sollwertgeber (2)
verlegen und anschauben (optional).
3. Erdungsleitung (1) (650 mm lang) am Sollwertgeber (2) und
am Steuerkasten (6) anschrauben.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den
Sollwertgeber-Potentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Erdungsleitung
(2) - Sollwertgeberanschluss
(Hauptpedal)
(3) - Kabelkanal
(4) - Erdungsleitung
(5) - Sollwertgeberanschluss
(Zusatzpedal)
(6) - Steuerkasten-Befestigung
1
2
3
5
6
4
