6.9.10 Potentialausgleich Knieschalter herstellen

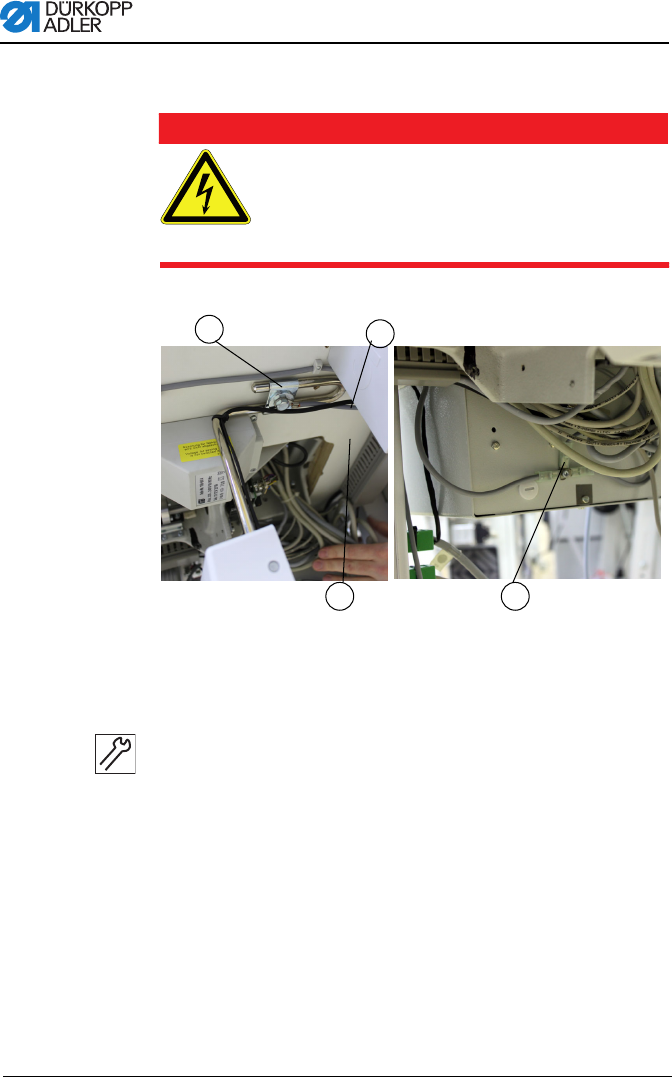

Abb. 29: Knieschalter-Potentialausgleich herstellen
Handlungsschritte
1. Erdungsleitung (3) (650 mm lang) an der
Befestigungsschelle (1) des Knieschalters anschrauben.
2. Leitung im Kabelkanal (2) verlegen und an der Zusatzsteue-
rung auf den Flachstecker (4) aufstecken.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den
Knieschalter-Potentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Befestigungsschelle
(2) - Kabelkanal
(3) - Erdungsleitung
(4) - Flachstecker
