Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 55
6.9.9 Potentialausgleich Nähmotor herstellen

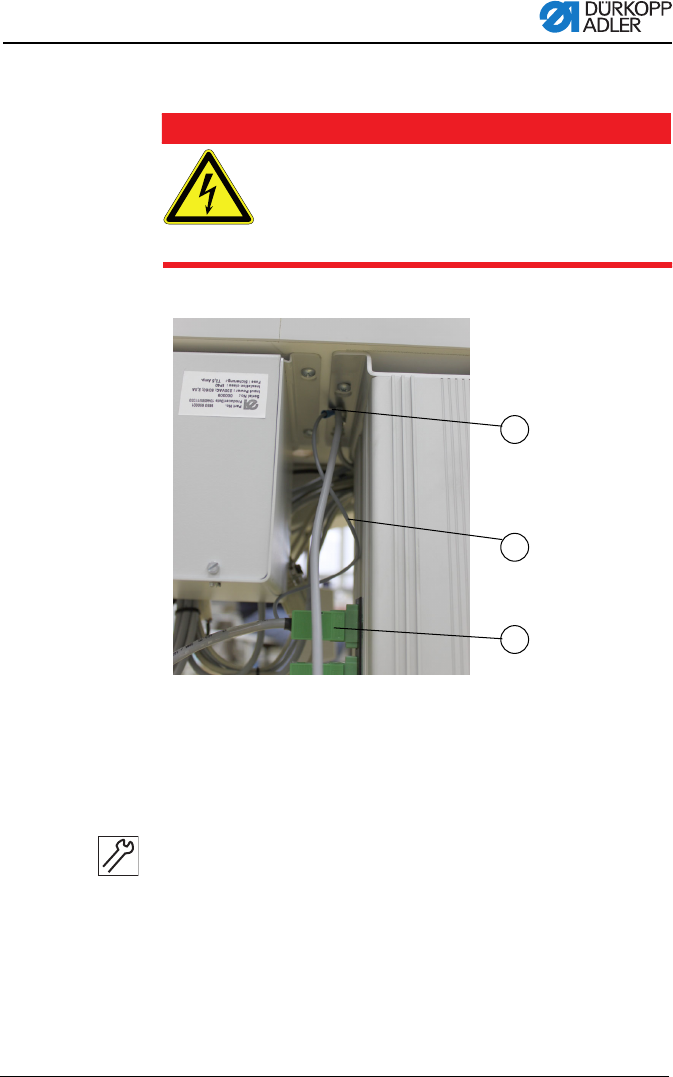

Abb. 28: Nähmotor-Potentialausgleich herstellen
Die Erdungsleitung (2) für den Nähmotor ist im Stecker (3) für den
Nähantrieb angeschlossen.
Handlungsschritte
1. Erdungsleitung (2) an der Erdungsstelle des
Steuerkastens (1) anschrauben.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den
Nähmotor-Potentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Erdungsstelle des Steuerkastens
(2) - Erdungsleitung
(3) - Stecker für den Nähantrieb
1
2
3
