Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201454
6.9.8 Potentialausgleich Zusatzsteuerung herstellen

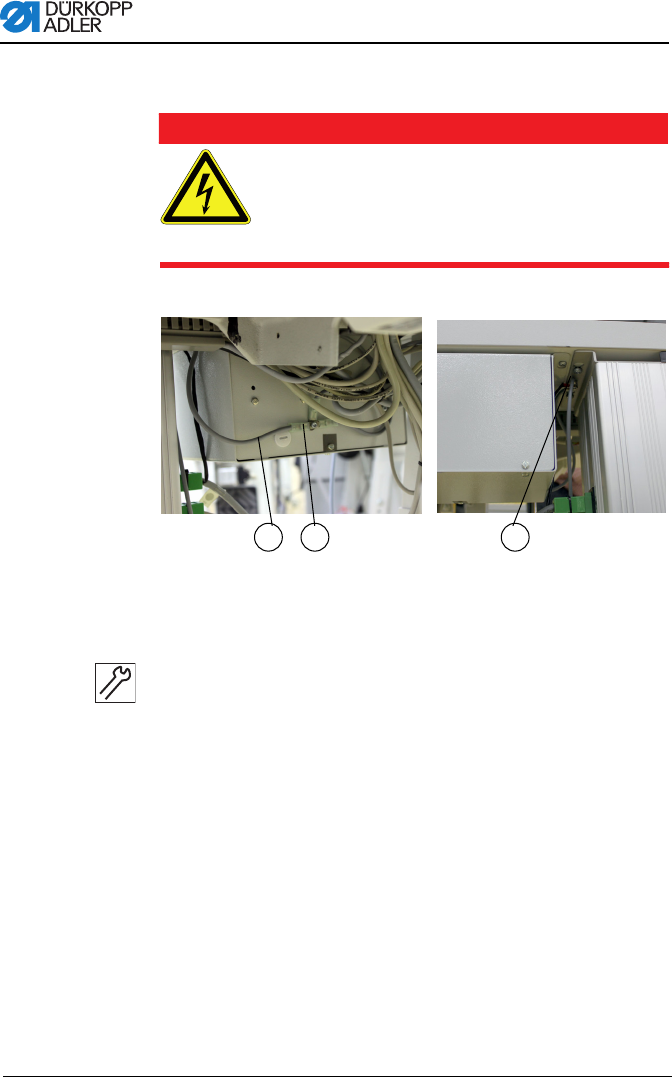

Abb. 27: Zusatzsteuerungspotentialausgleich herstellen
Handlungsschritte
1. Erdungsleitung (1) auf den Flachstecker (2) am Zusatzsteu-
erkasten aufstecken.
2. Leitung (2) (300 mm lang) zum Steuerkasten (3) verlegen und
anschrauben.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den
Zusatzsteuerungspotentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Erdungsleitung
(2) - Flachstecker
(3) - Steuerkasten-Befestigung
1
2
3
