Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 53
6.9.7 Potentialausgleich Steuerung herstellen

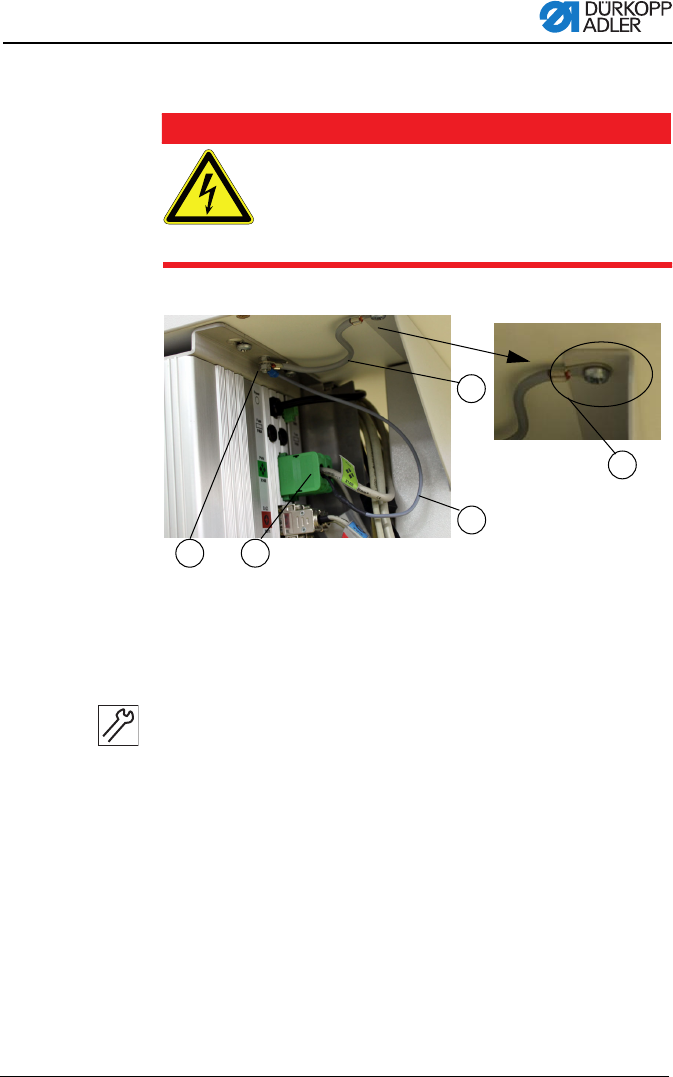

Abb. 26: Steuerungspotentialausgleich herstellen
Handlungsschritte
1. Erdungsleitung (3) vom Stecker (2) am Steuerkasten (1)
anschrauben.
2. Erdungsleitung (4) (150 mm lang) mit Zahnscheibe am
Gestell (5) anschrauben.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den
Steuerungspotentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Steuerkasten-Befestigung
(2) - Stecker
(3) - Erdungsleitung
(4) - Erdungsleitung
(5) - Befestigung am Gestell
1
2
3
5
4
