Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201452
6.9.6 Potentialausgleich Oberteil herstellen
Die Erdungsleitung (2) (350 mm lang) befindet sich im Beipack
der Maschine. Die Erdungsleitung (2) leitet statische Aufladungen
des Maschinen-Oberteiles über den Zusatzsteuerkasten zur
Masse ab.

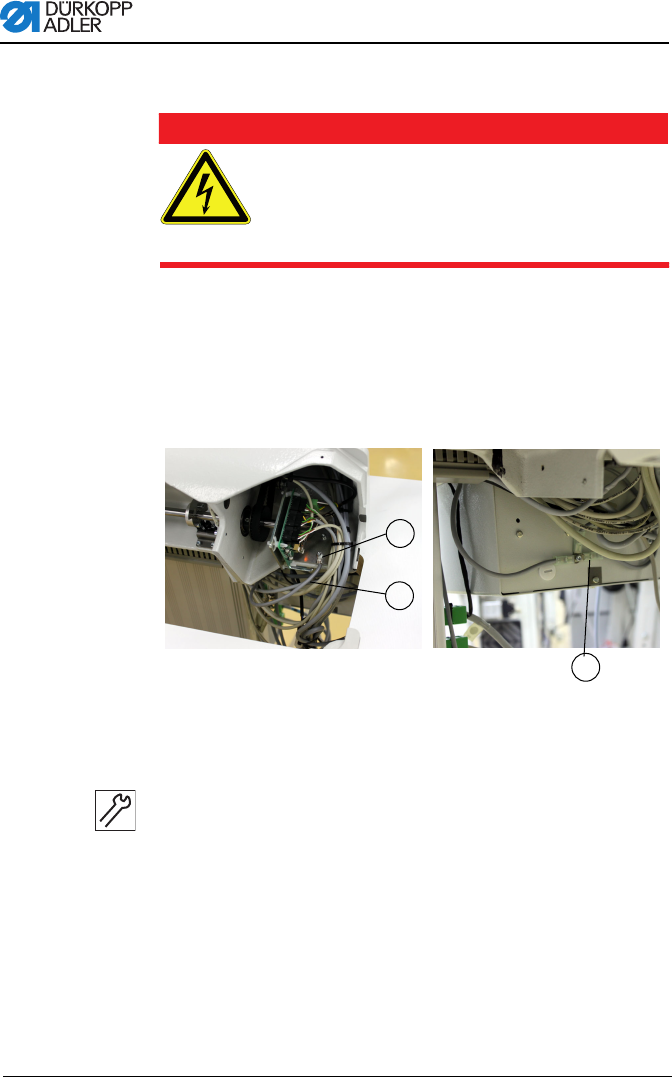

Abb. 25: Oberteil-Potentialausgleich herstellen
Handlungsschritte
1. Die Erdungsleitung (2) am Oberteil (1) festschrauben, zum
Zusatzsteuerkasten verlegen und auf den Flachstecker (3)
aufstecken.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den Oberteil
-
Potentialausgleich herstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Oberteil-Befestigung
(2) - Erdungsleitung
(3) - Flachstecker
1
2
3
