Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 51
6.9.5 Sollwertgeber an die Steuerung anschließen

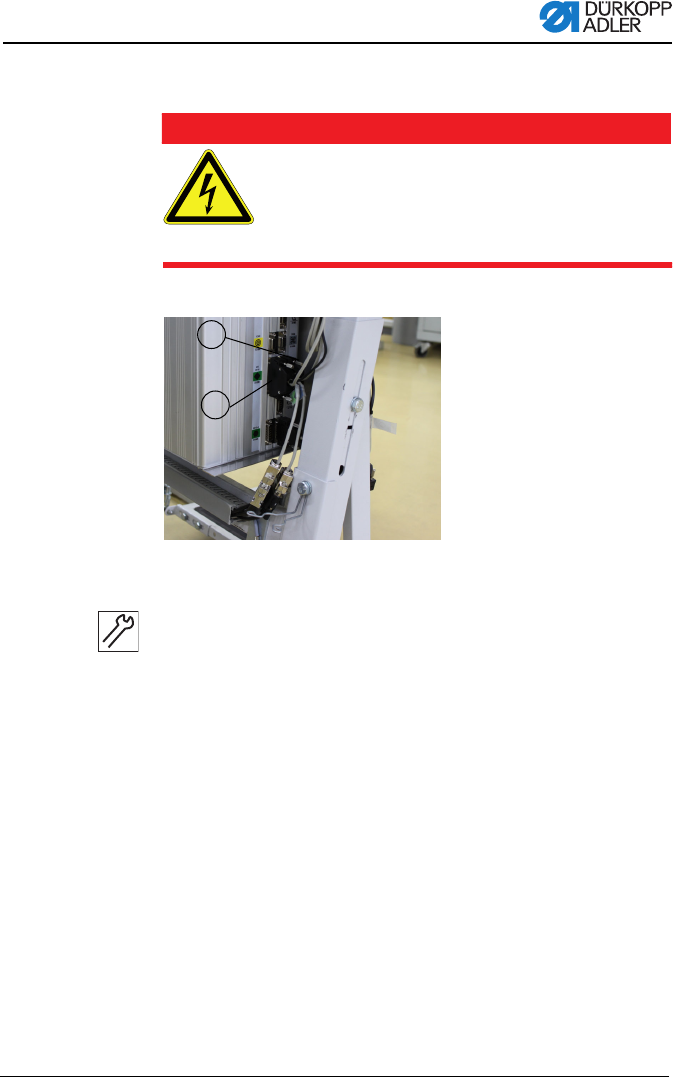

Abb. 24: Sollwertgeber an die Steuerung anschließen
Handlungsschritte
1. Sollwertgeber des Hauptpedals am Stecker "Drehzahl" (1)
(X120b) anschließen.
2. Sollwertgeber des Zusatzpedals am Stecker "Mehrweite" (2)
(X120t) anschließen.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie den Soll-
wertgeber an die Steuerung anschließen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
1
2
