Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201450
2. Motorleitungen an entsprechend markierte Stecker an der
Anschluss-Seite (2) aufstecken.
3. Restliche Leitungen an entsprechend markierte Stecker auf
der Anschluss-Seite (1) aufstecken.
4. LED-Leuchte am Trafo anschließen, 6.9.14 LED Näh-
leuchte anschließen, S. 60.
6.9.4 Zusatzsteuerungsleitungen anschließen

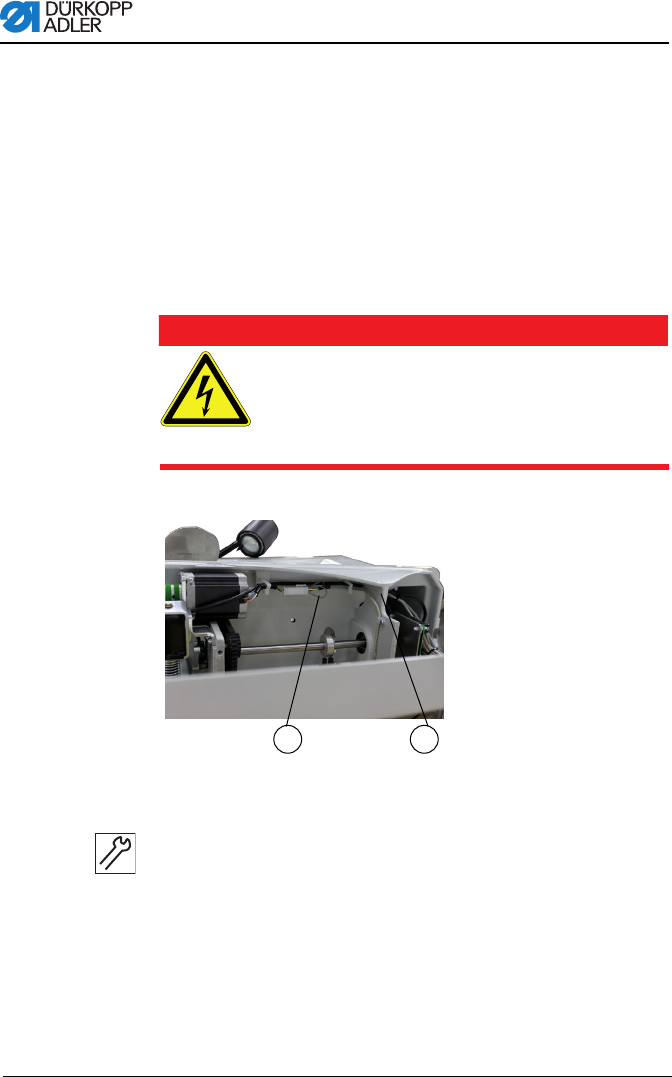

Abb. 23: Zusatzsteuerungsleitungen anschließen
Handlungsschritte
1. 15-poligen Stecker auf dem entsprechend markierten
Anschluss auf der Steuerkastenseite (2), Abbildung in 6.9.3
Oberteilleitungen anschließen, S. 49, anschließen.
2. Leitung (1) für den Schrittmotor in die Gehäuseunterseite (2)
verlegen und auf die Anschlussstecker aufstecken.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie die Zusatz-
steuerungsleitungen anschließen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Leitung (2) - Gehäuseunterseite
1
2
