Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 49
9. Deckel (3) auf den Netzschalter wieder aufsetzen.
10. Schaltknebel (1) aufsetzen und festschrauben.
11. Kabelkanaldeckel auf den Kabelkanal aufsetzen.
6.9.3 Oberteilleitungen anschließen

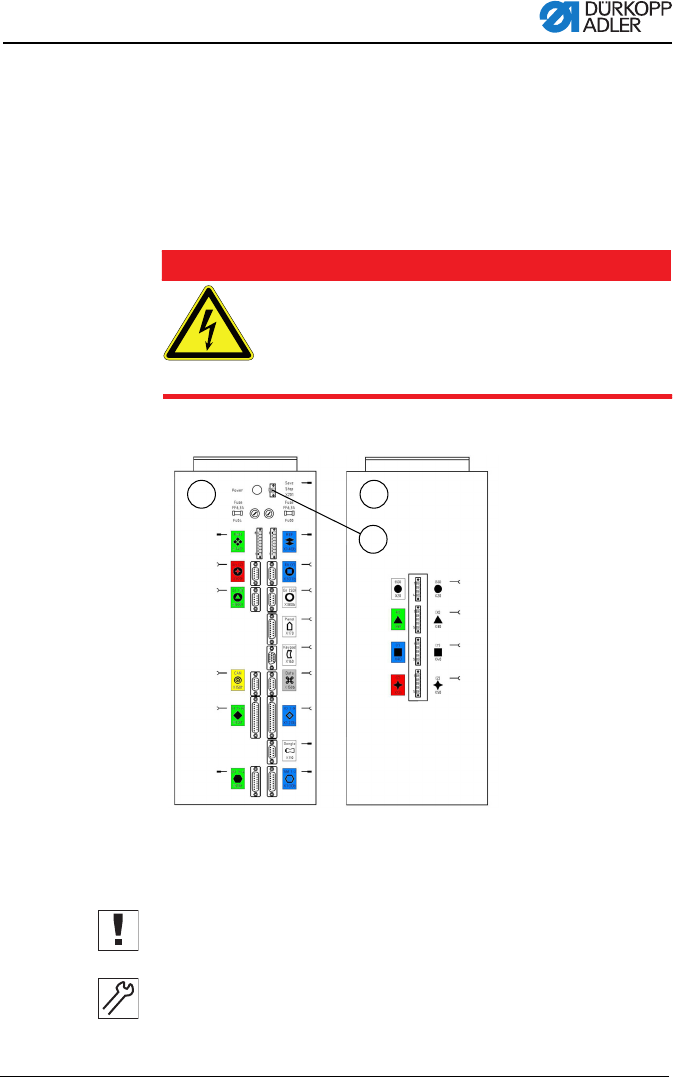

Abb. 22: Oberteilleitungen anschließen
Alle Leitungen sind mit farbigen Markierungen gekennzeichnet.
Wichtig: Der Brückenstecker 9850 001208 (3) muss in der Steue-
rung eingesteckt sein, da die Steuerung sonst nicht läuft.
Handlungsschritte
1. Leitungen zum Steuerkasten verlegen und mit Kabelbindern
bündeln.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie die Ober-
teilleitungen anschließen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Anschluss-Seite 1
(2) - Anschluss-Seite 2
(3) - Brückenstecker 9850 001208
1
2
3
