Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201448
6.9.2 Netzspannungsverteilung

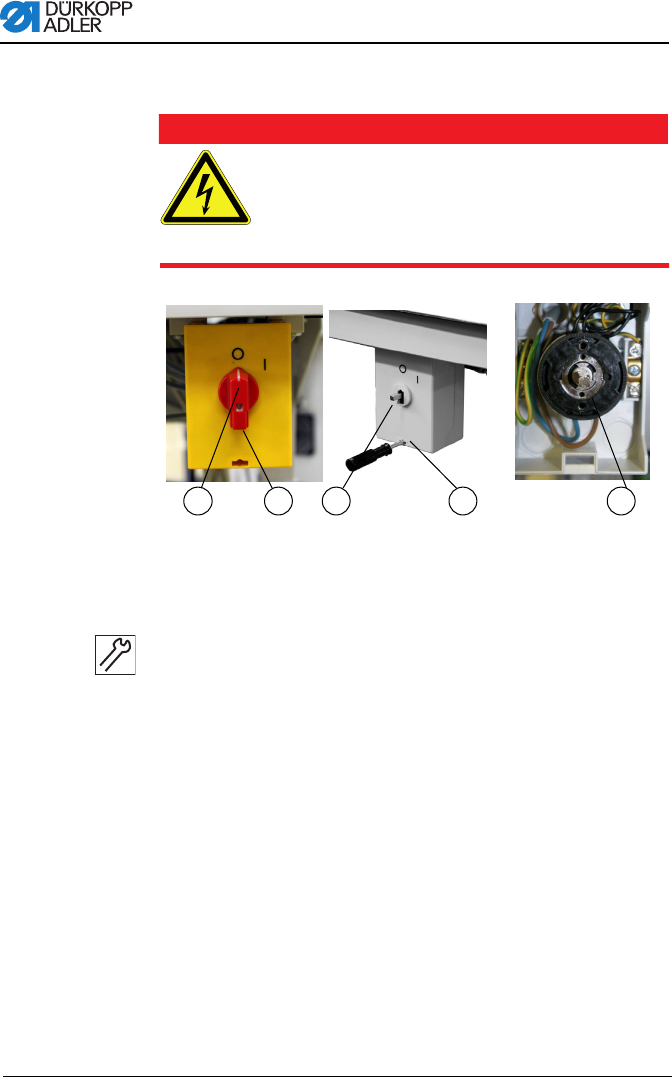

Abb. 21: Steuerkasten, Zusatzsteuerung und LED-Trafo anschließen
Handlungsschritte
1. Schraube (2) im Knebel lösen und Schaltknebel (1) abneh-
men.
2. Deckel (3) vom Hauptschalter abnehmen. Dazu mit einem
Schraubendreher den Riegel in der Bohrung (4) entriegeln.
3. Leitung vom Steuerkasten, der Zusatzsteuerung und dem
LED-Trafo in den Kabelkanal legen.
4. Leitungen in den Hauptschalter einführen.
5. Leitungsadern des Steuerkastens an den Schrauben "T1" und
"T2" des Schalters (5) anschließen.
6. Zusatzsteuerung zusätzlich an den Schrauben "T1" und "T2"
anschließen.
7. LED-Trafo an "L1" und "L2" anschließen (zusätzlich zur Netz-
leitung).
8. Schutzleiter des Steuerkastens und der Zusatzsteuerung im
Hauptschalter anschließen.
Lebensgefahr durch Stromschlag
Ziehen Sie den Netzstecker, bevor Sie die Netz-
spannungsverteilung am Hauptschalter einstellen.
Sichern Sie die Maschine vor unbeabsichtigtem
Wiedereinschalten.
GEFAHR
(1) - Schaltknebel
(2) - Schraube
(3) - Deckel
(4) - Bohrung
(5) - Schalter
1
2
3
54
