Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201446
6.8 Maschinen-Oberteil einsetzen

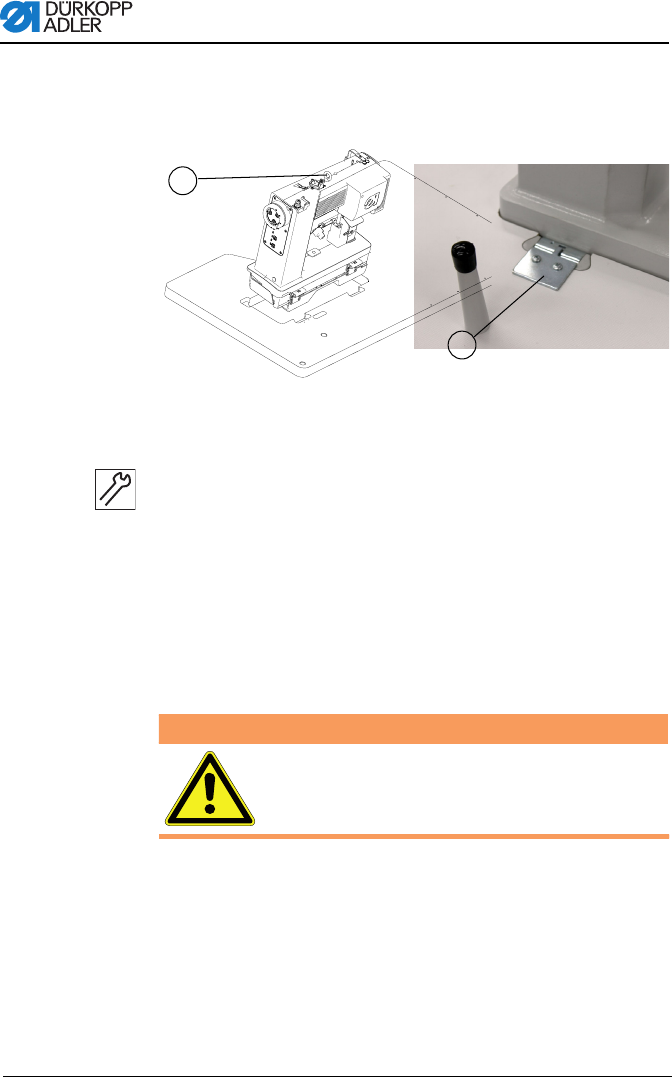

Abb. 20: Maschinen-Oberteil einsetzen
Handlungsschritte
1. Maschinen-Oberteil mit Hilfe der Transport-Öse (1) in den
Ausschnitt der Tischplatte einsetzen.
2. Nach Aufsetzen des Oberteils sofort die Anlageplatte (2), die
das Oberteil gegen Herausfallen beim Umlegen sichert,
anschrauben.
Die Anlageplatte ist ein Bestandteil vom Beipack des Oberteils.
Bei Maschinen, die bereits aufgesetzt geliefert werden, befindet
sich die Transport-Öse im Beipack.
(1) - Transport-Öse (2) - Anlegeplatte
1
2
Verletzungsgefahr durch Kippen des Oberteils
Sichern Sie das Oberteil gegen Kippen ab, wenn
Sie die aufgesetzte Maschine transportieren.
WARNUNG
