Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201444
Wichtig: Garnrollenhalter und Abwickelarm müssen überein-
ander stehen.
6.6 Tischplatte komplettieren

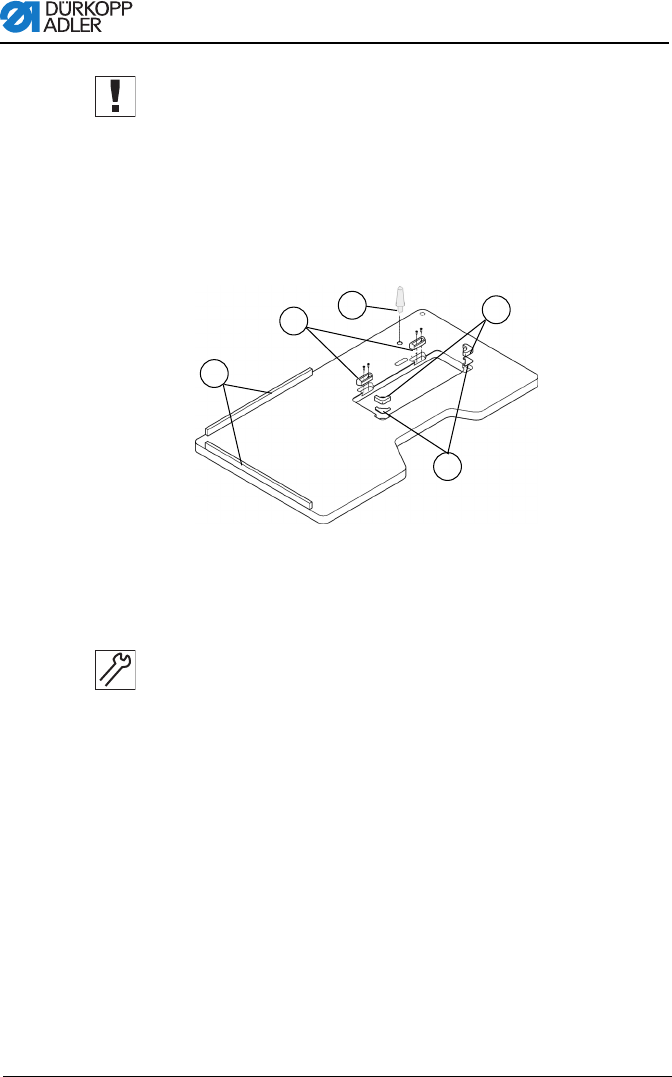

Abb. 18: Tischplatte komplettieren
Handlungsschritte
1. Schrägauflagen (5) einsetzen.
2. Gummiecken (1) in die Tischplatte einsetzen.
3. Scharnierauflagen (3) mit Schrauben 4,5 x 15 (4x) festschrau-
ben.
4. Leisten (4) mit Schrauben 4,5 x 55 (8x) auf die Tischplatte
schrauben.
5. Oberteilstütze (2) einsetzen.
(1) - Gummiecken
(2) - Oberteilstütze
(3) - Scharnierauflagen
(4) - Leisten
(5) - Schrägauflagen
1
2
3
4
5
