Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 43
6.5 Tischplatte und Pedale am Gestell befesti-
gen

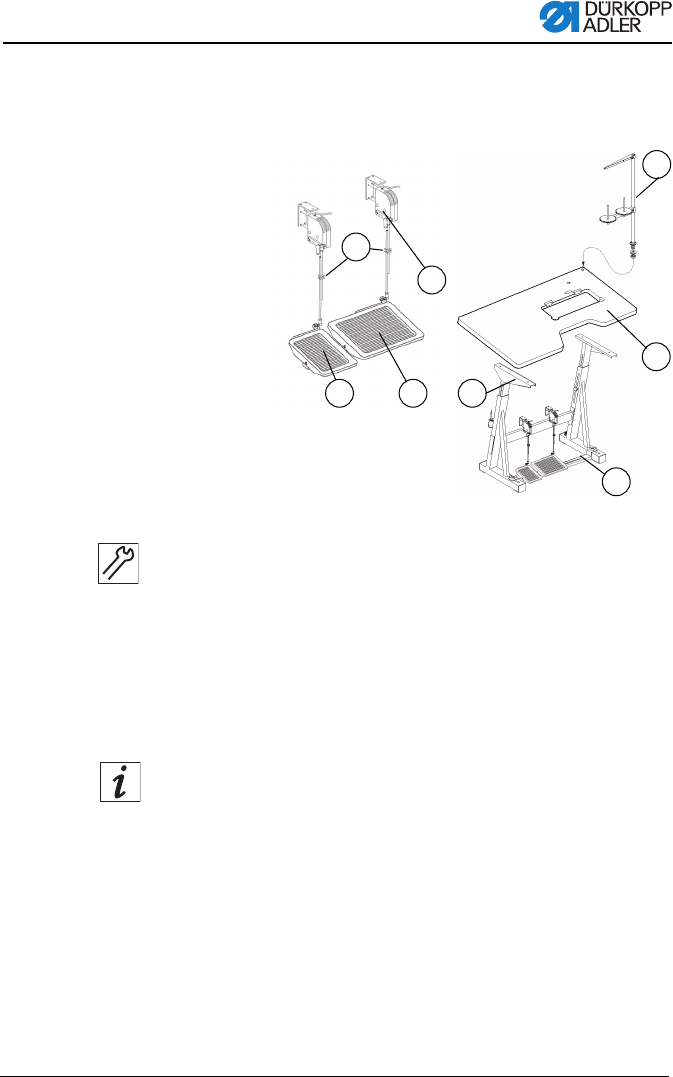

Abb. 17: Tischplatte befestigen und Pedale ausrichten
Handlungsschritte
1. Gestell (4) mit Holzschrauben (6 x 30) an der Tischplatte (2)
befestigen. Bohrungen für die Holzschrauben vorbohren.
2. Ankörnung für das Gestell beachten.
3. Gestell (4) in die normale Lage drehen.
4. Pedale ausrichten.
5. Aus ergonomischen Gründen Pedale seitlich so ausrichten,
dass die Mitte des Hauptpedals (6) unter der Nadel steht.
Die Gestellstrebe (3) ist zum Ausrichten des Pedals mit
Langlöchern versehen.
6. Schrauben (8) lösen.
7. Die Pedalgestänge in der Höhe so einstellen, dass die entla-
steten Pedale eine Neigung von etwa 10° haben.
Ggf. kann der Hebel (5) am Sollwertgeber verstellt werden.
8. Schrauben (8) festdrehen.
9. Garnständer (1) in die Bohrung der Tischplatte einsetzen und
mit Mutter und Unterlegscheibe befestigen.
10. Garnrollenhalter und Abwickelarm montieren und ausrichten.
(1) - Garnständer
(2) - Tischplatte
(3) - Gestellstrebe
(4) - Gestell
(5) - Hebel
(6) - Hauptpedal
(7) - Zusatzpedal
(8) - Schrauben
1
2
3
4
5
6
7
8
