Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/201442
6.4 Tischplatte vormontieren

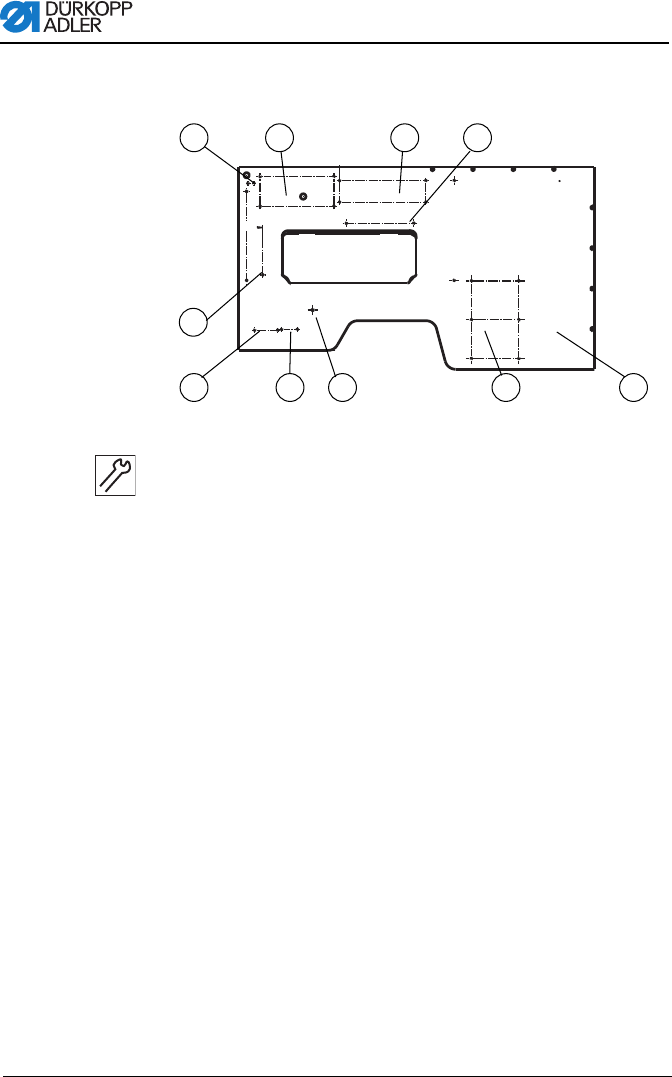

Abb. 16: Tischplatte vormontieren
Handlungsschritte
1. Tischplatte (1) wenden.
2. Schubkasten an (2) mit seinen Halterungen anschrauben
(Spanplattenschrauben 3,5 x 17).
3. Knieschalter an (3) anschrauben.
4. Nählichttrafo an (4) anschrauben.
5. Hauptschalter an (5) anschrauben
(Spanplattenschrauben 5 x 30).
6. Kabelkanal an (6) (40 x 40 x 200 mm lang) anschrauben
(Spanplattenschrauben 3,5 x 17).
7. Zugentlastung an (7) anschrauben
(Spanplattenschrauben 3,5 x 17).
8. Zusatzsteuerung an (8) anschrauben
(Spanplattenschrauben 5 x 30).
9. DAC Motorsteuerung inkl. Schutzblech an (9) anschrauben
(Spanplattenschrauben 5 x 30).
10. Kabelkanal (40 x 40 x 250 mm lang) an (10) anschrauben
(Spanplattenschrauben 3,5 x 17).
11. Elektrische Kabel montieren, 6.9 Elektrischer Anschluss,
S. 47.
Abbildungen dazu in größerem Maßstab am Ende der Anleitung,
10 Anhang, S. 127.
1
2
3
8
45
6
7
9
10
