Aufstellung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 41
6.3 Gestell montieren

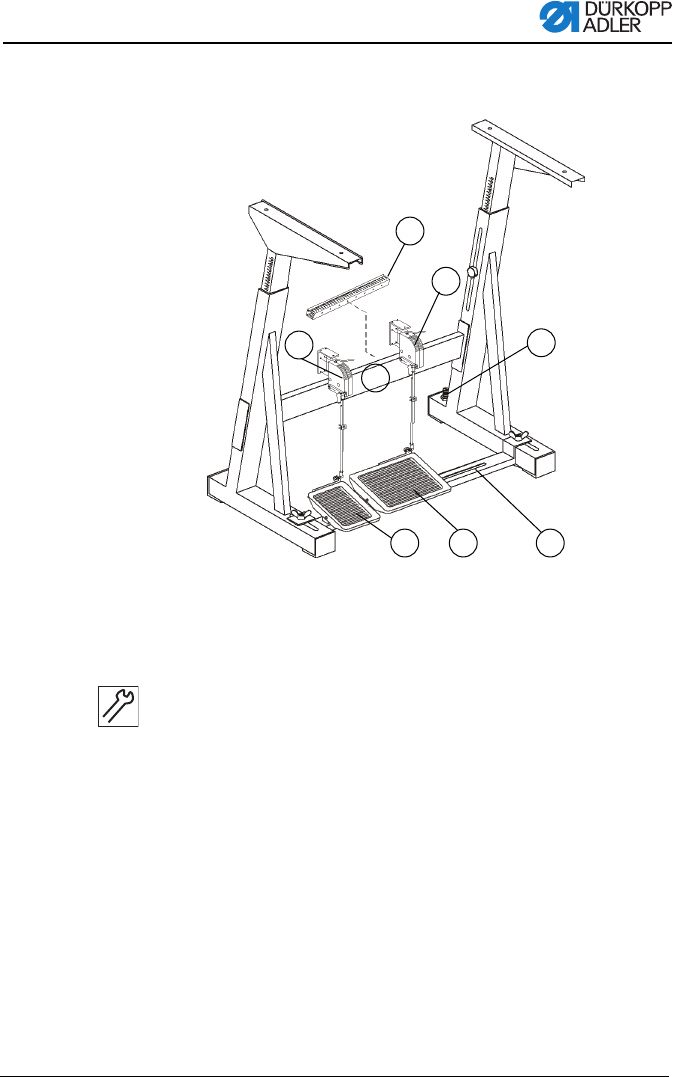

Abb. 15: Gestell montieren
Handlungsschritte
1. Pedal (2) auf Querstrebe (1) befestigen.
2. Zusatzpedal (3) (optional) auf Querstrebe (1) befestigen.
3. Querstrebe (1) am Gestell montieren.
4. Nach der Montage der kompletten Maschine die Pedale aus-
richten, 6.5 Tischplatte und Pedale am Gestell befestigen,
S. 43.
5. Sollwertgeber (4) und (7) an die Gestellstrebe (5) schrauben.
Abstand zwischen dem Boden und der Oberkante der
Gestellstrebe (5): 290 mm.
6. Kabelkanal (6) (30 x 30 x 250 mm) für die Sollwertgeberlei-
tungen an die Gestellstrebe (5) schrauben.
7. Stellschraube (8) für einen sicheren Stand des Gestells ver-
drehen. Das Gestell muss mit allen vier Füßen auf dem Boden
aufliegen.
(1) - Querstrebe
(2) - Hauptpedal
(3) - Zusatzpedal
(4) - Sollwertgeber für Zusatzpedal
(5) - Gestellstrebe
(6) - Kabelkanal
(7) - Sollwertgeber für Hauptpedal
(8) - Stellschraube
1
2
3
4
5
6
7
8
