Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 35
5.8.1 Funktionen des optionalen Zusatzpedals
Das linke Pedal (2) hat eine Doppelfunktion. Je nach Einstellung
auf der Techniker-Ebene ändert es entweder die Mehrweite oder
die Kurvenunterstützung ( Serviceanleitung Kap. 17.3.3).
• Im Automatikbetrieb:
Der Wert für Mehrweite oder Kurvenunterstützung wird für den
aktuellen Schritt korrigiert.
• Im manuellen Betrieb:
Der Wert für Mehrweite oder Kurvenunterstützung wird
gewählt.
Handlungsschritte
1. Zusatzpedal treten:
• Pedal nach vorne treten: Wert erhöhen
• Pedal nach hinten treten: Wert verringern
5.9 Knieschalter
Mit dem Knieschalter (1) wird in den Nahtprogrammen sowohl im
Automatikmodus als auch im Programmiermodus von einem
Schritt in den nächsten geschaltet.

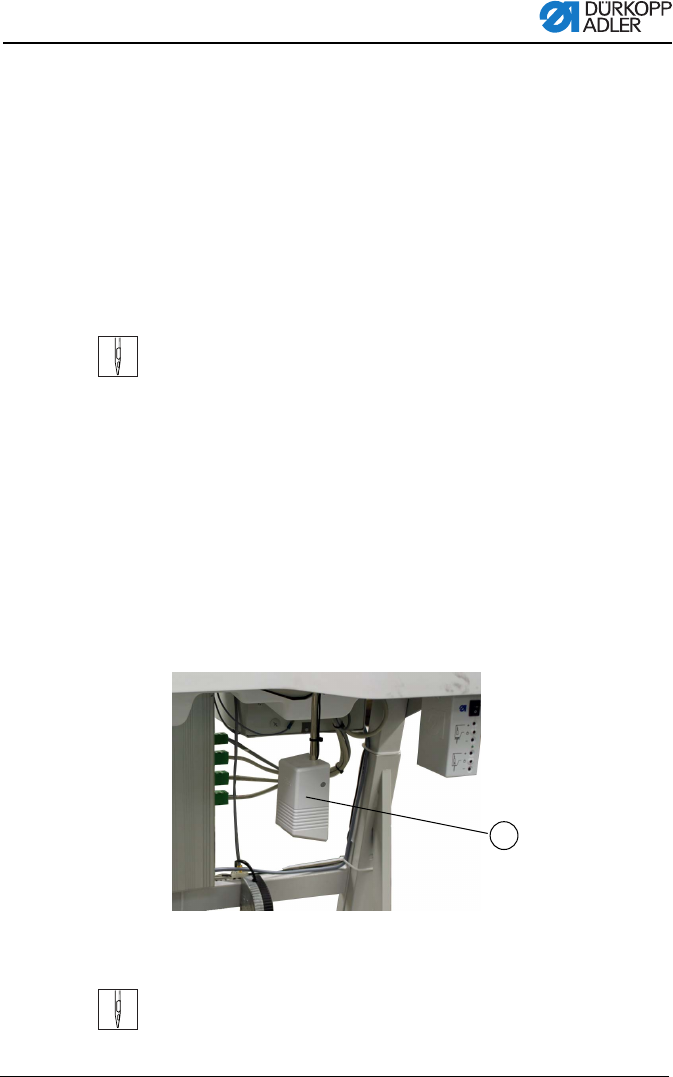

Abb. 13: Knieschalter
Handlungsschritte
1. Knieschalter drücken.
Der nächste Schritt wird aufgerufen.
(1) - Knieschalter
