Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 33
5.7 Nadel wechseln

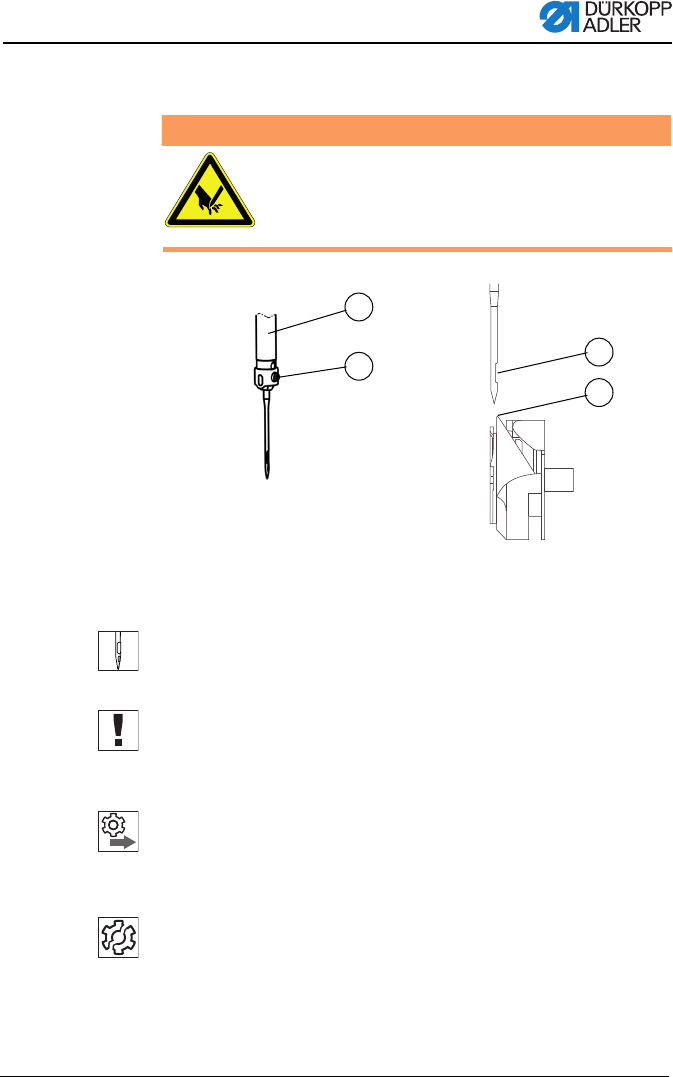

Abb. 11: Nadel wechseln
Handlungsschritte
1. Schraube (2) lösen und Nadel entfernen.
2. Neue Nadel bis zum Anschlag in die Bohrung der
Nadelstange (1) einschieben.
Wichtig: Die Hohlkehle (3) muss zur Greiferspitze (4) zeigen.
3. Schraube (2) festziehen.
Reihenfolge
Nach dem Wechsel auf eine andere Nadelstärke muss der Ab-
stand des Greifers zur Nadel korrigiert werden
( Serviceanleitung Kap. 6.1).
Störungen
Falscher Greiferabstand kann folgende Störungen verursachen:
• Wechsel auf dünnere Nadel: Fehlstiche
Beschädigung des Fadens
• Wechsel auf stärkere Nadel: Beschädigung der Greiferspitze
Beschädigung der Nadel
Verletzungsgefahr durch die Nadelspitze und
sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie die
Nadel wechseln.
WARNUNG
(1) - Nadelstange
(2) - Schraube
(3) - Hohlkehle
(4) - Greiferspitze
1
2
3
4
