Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/201432

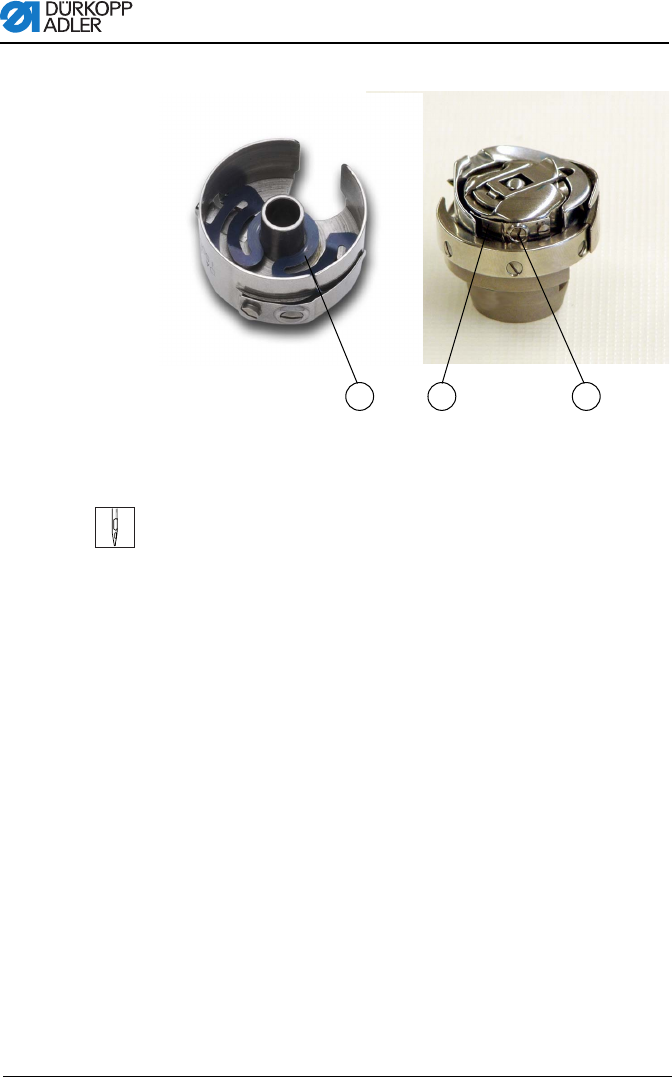

Abb. 10: Greiferfadenspannung einstellen
Handlungsschritte
1. Regulierschraube (3) so weit zurückdrehen, dass die Span-
nung der Spannungsfeder (2) vollkommen aufgehoben ist.
2. Bremsfeder (1) so biegen, dass der halbe empfohlene Grei-
ferfadenspannungswert durch die Bremsfeder aufgebracht
wird.
3. Spule in Spulengehäuseoberteil einlegen und den Greiferfa-
den einfädeln, 5.4 Greiferfaden aufspulen, S. 28.
4. Spulengehäuse mit Spule in den Greifer einsetzen.
5. Freies Fadenende mit einer Hand festhalten.
6. Das Handrad drehen, bis die Nähmaschine einen Stich aus-
geführt hat.
7. Den Greiferfaden mit Hilfe des Nadelfadens auf die Oberseite
des Stichlochs ziehen.
8. Im Winkel von 45° den Greiferfaden in Nährichtung abziehen.
Es soll etwa die Hälfte des Spannungswertes fühlbar sein.
9. Anschließend Regulierschraube (3) bis auf den empfohlenen
Spannungswert anziehen.
(1) - Bremsfeder
(2) - Spannungsfeder
(3) - Regulierschraube
1
2
3
