Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 31
5.6 Greiferfadenspannung einstellen
Richtige Einstellung
Die Greiferfadenspannung muss so eingestellt sein, dass sich ein
Nahtbild ergibt, wie die Abbildung in 5.2 Nadelfadenspannung
einstellen, S. 26.
Bei einer empfohlenen Greiferfadenspannung von z. B. 25 g (ge-
messen mit voller Spule) sollen 12,5 g durch die Bremsfeder und
12,5 g durch die Spannungsfeder erreicht werden.
Als Grundeinstellung für die Spannungsfeder gilt:
Das Spulengehäuse muss mit voller Spule durch sein Eigen-
gewicht langsam absinken.

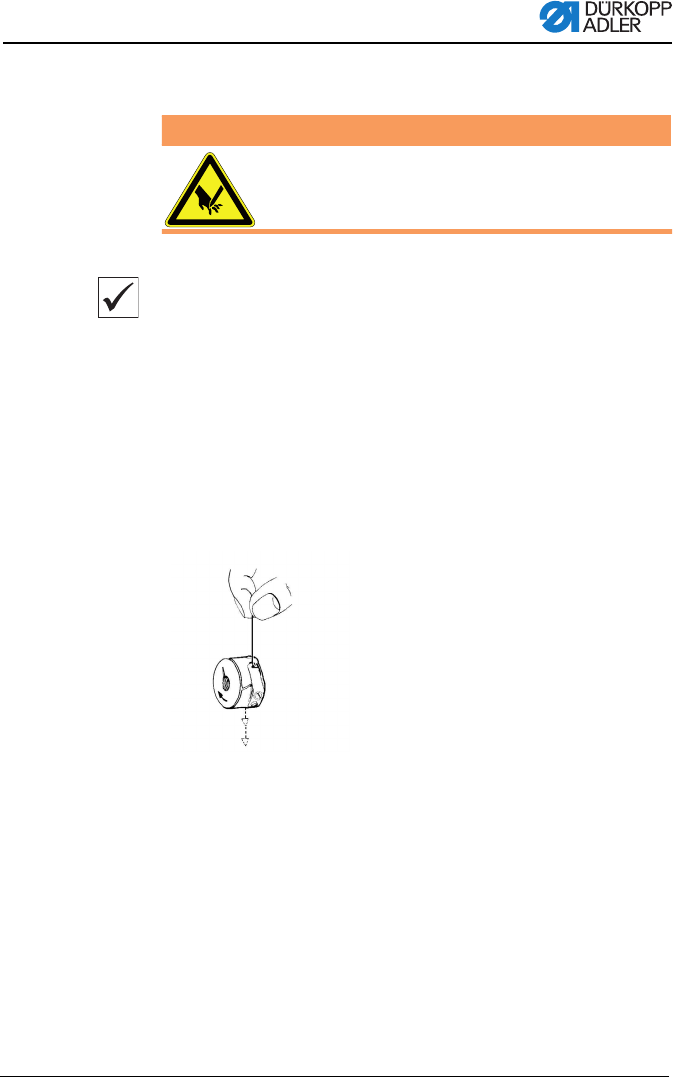

Abb. 9: Absinken des Spulengehäuses
Die Bremsfeder verhindert beim Fadenschneidvorgang das Nach-
laufen der Spule.
Verletzungsgefahr durch sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie die
Greiferfaden-Spule wechseln.
WARNUNG
