Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/201430
5.5 Greiferfaden-Spule wechseln

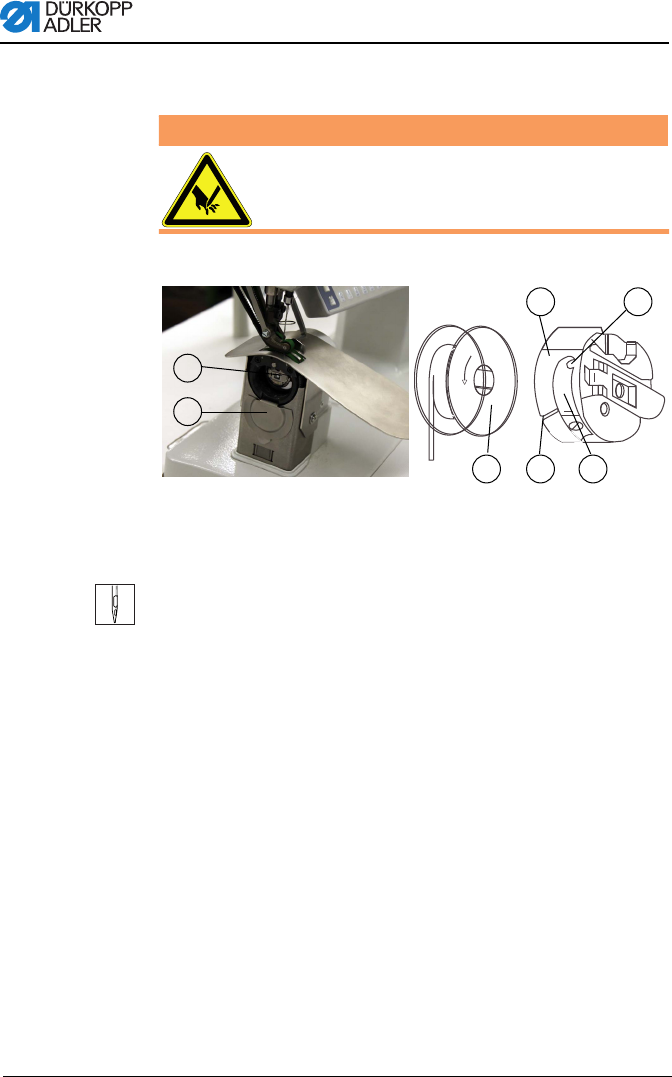

Abb. 8: Greiferfaden-Spule wechseln
Handlungsschritte
Leere Spule entnehmen
1. Greiferabdeckung (2) nach unten schieben.
2. Nadel in Hochstellung bringen.
3. Spulengehäuseklappe (1) anheben.
4. Spulengehäuseoberteil (7) mit Spule (3) herausnehmen.
5. Leere Spule (3) aus dem Spulengehäuseoberteil (7) nehmen.
Volle Spule einlegen
1. Volle Spule (3) in Spulengehäuseoberteil (7) einlegen.
2. Greiferfaden durch Schlitz (4) unter Spannungsfeder (5) bis in
die Bohrung (6) ziehen.
3. Greiferfaden ca. 5 cm aus Spulengehäuse (7) herausziehen.
4. Beim Abziehen des Fadens muss sich die Spule in Pfeilrich-
tung drehen.
5. Spulengehäuse (7) wieder einsetzen.
6. Greiferabdeckung (2) nach oben schieben.
Verletzungsgefahr durch sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie die
Greiferfaden-Spule wechseln.
WARNUNG
(1) - Spulengehäuseklappe
(2) - Greiferabdeckung
(3) - Spule
(4) - Schlitz
(5) - Spannungsfeder
(6) - Bohrung
(7) - Spulengehäuseoberteil
3
4 5
6
7
1
2
