Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 29

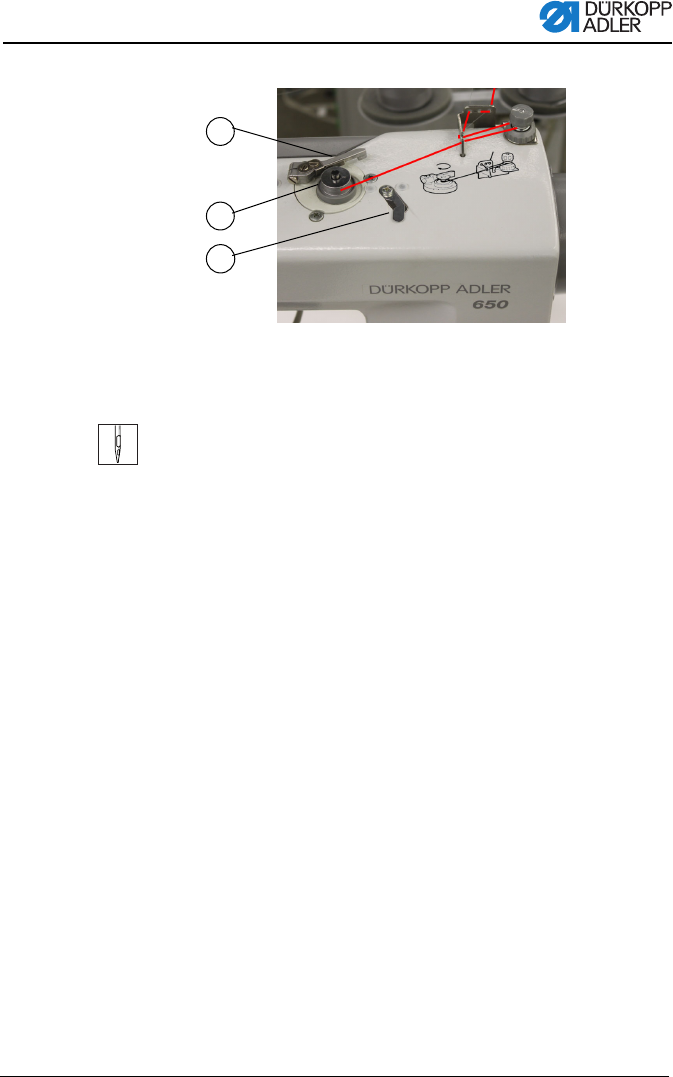

Abb. 7: Greiferfaden aufspulen
Handlungsschritte
1. Spule (2) auf Spulerwelle stecken.
2. Greiferfaden wie aus der Abbildung ersichtlich einfädeln.
3. Greiferfaden im Uhrzeigersinn auf Spulenkern abwickeln.
4. Spulerklappe (1) gegen die Spule schwenken.
5. Hauptschalter einschalten.
6. Nähvorgang starten.
7. Nach Erreichen der eingestellten Spulenfüllmenge schaltet der
Spuler selbsttätig ab ( Serviceanleitung Kap. 16.1).
8. Volle Spule abziehen, Faden unter Messer (3) einklemmen
und abreißen.
(1) - Spulerklappe
(2) - Spule
(3) - Messer
1
2
3
