Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 27

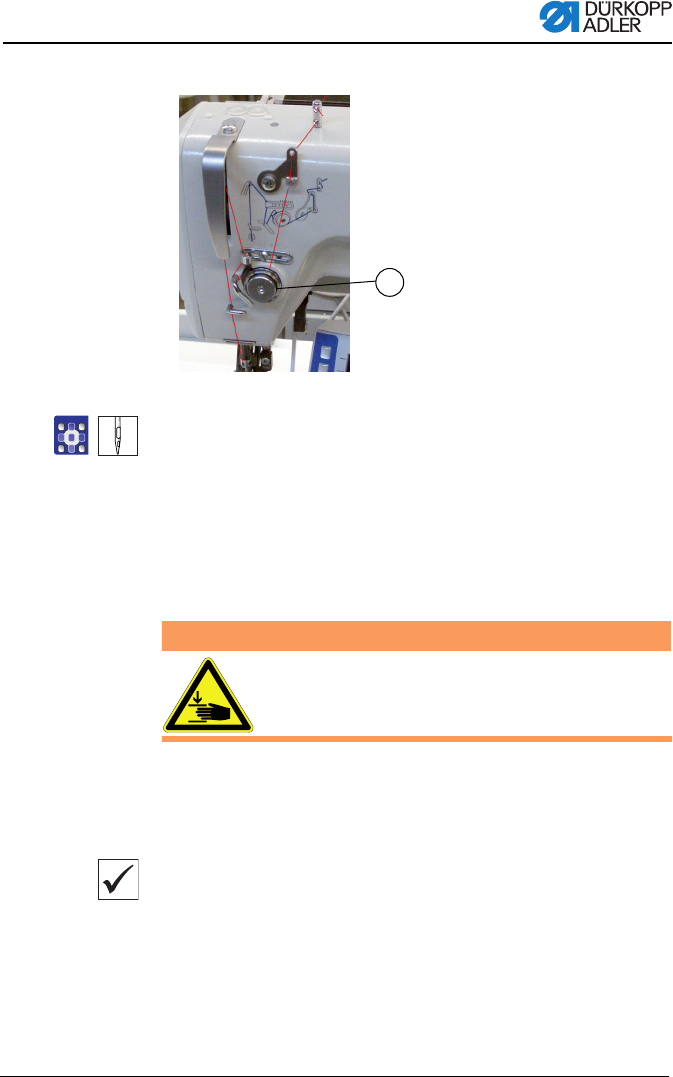

Abb. 5: Hauptspannung
Handlungsschritte
1. Hauptspannung (1) über das Bedienfeld so einstellen, dass
ein gleichmäßiges Stichbild erreicht wird.
Öffnung
automatisch
Die Hauptspannung (1) wird beim Fadenabschneiden automa-
tisch geöffnet.
5.3 Fadenregulator einstellen
Mit dem Fadenregulator wird die zur Stichbildung benötigte Na-
delfadenmenge reguliert. Nur ein genau eingestellter Fadenregu-
lator gewährleistet ein optimales Nähergebnis.
Richtige Einstellung
Bei richtiger Einstellung muss die Nadelfadenschlinge mit geringer
Spannung über die dickste Stelle des Greifers gleiten.
Wenn die größte Fadenmenge benötigt wird, muss die
Fadenanzugsfeder (3) ca. 0,5 mm aus ihrer oberen Endstellung
nach unten gezogen werden. Dies ist der Fall, wenn die Nadelfa-
denschlinge den maximalen Greiferdurchmesser passiert.
(1) - Hauptspannung
1
Quetschgefahr durch sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie den
Faderegulator einstellen.
WARNUNG
