Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/201426
Fäden mit
hoher Dehnung

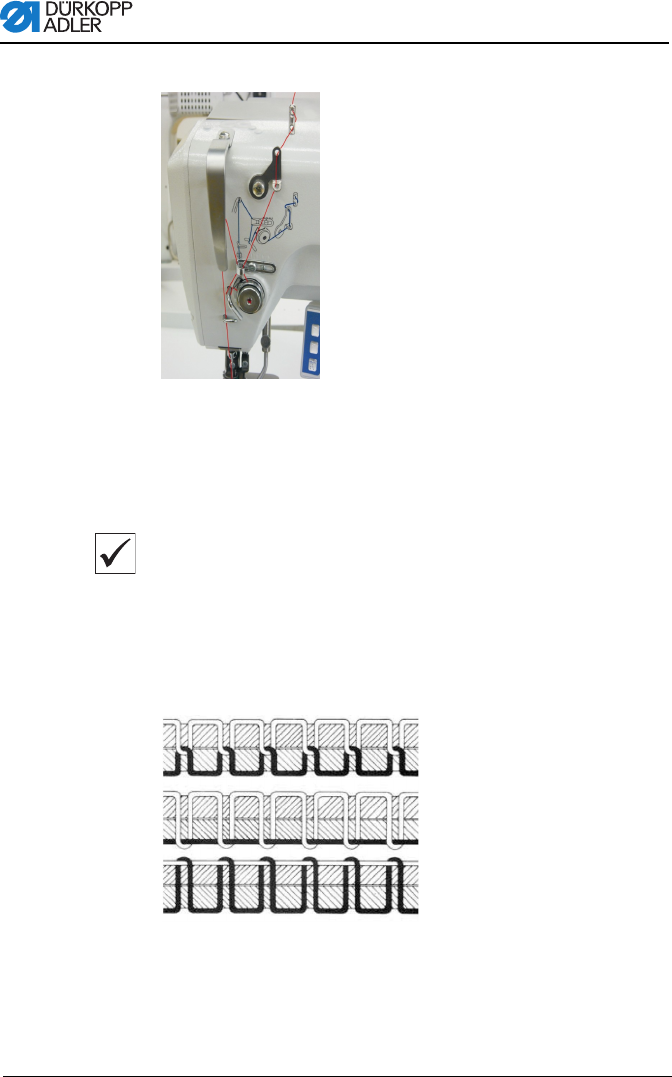

Abb. 3: Einfädeln bei Fäden mit hoher Dehnung
5.2 Nadelfadenspannung einstellen
Richtige Einstellung
Die Hauptspannung (1) ist so gering wie möglich einzustellen.
Die Verschlingung der Fäden soll in der Mitte des Nähguts liegen.
Zu starke Fadenspannungen können bei dünnem Nähgut zu un-
erwünschtem Kräuseln und Fadenreißen führen.
Abb. 4: Fadenverschlingung
Korrekte Fadenverschlingung in
der Mitte des Nähguts
Nadelfadenspannung zu schwach
oder
Greiferfadenspannung zu stark
Nadelfadenspannung zu stark
oder
Greiferfadenspannung zu schwach
