Bedienung
Betriebsanleitung 650-16 Version 01.0 - 06/2014 25
5 Bedienung
5.1 Nadelfaden einfädeln
Handlungsschritte
1. Garnrollen auf den Garnständer aufstecken und Nadel- und
Greiferfaden durch den Abwickelarm führen.
Wichtig: Der Abwickelarm muss waagerecht über den
Garnrollen stehen.

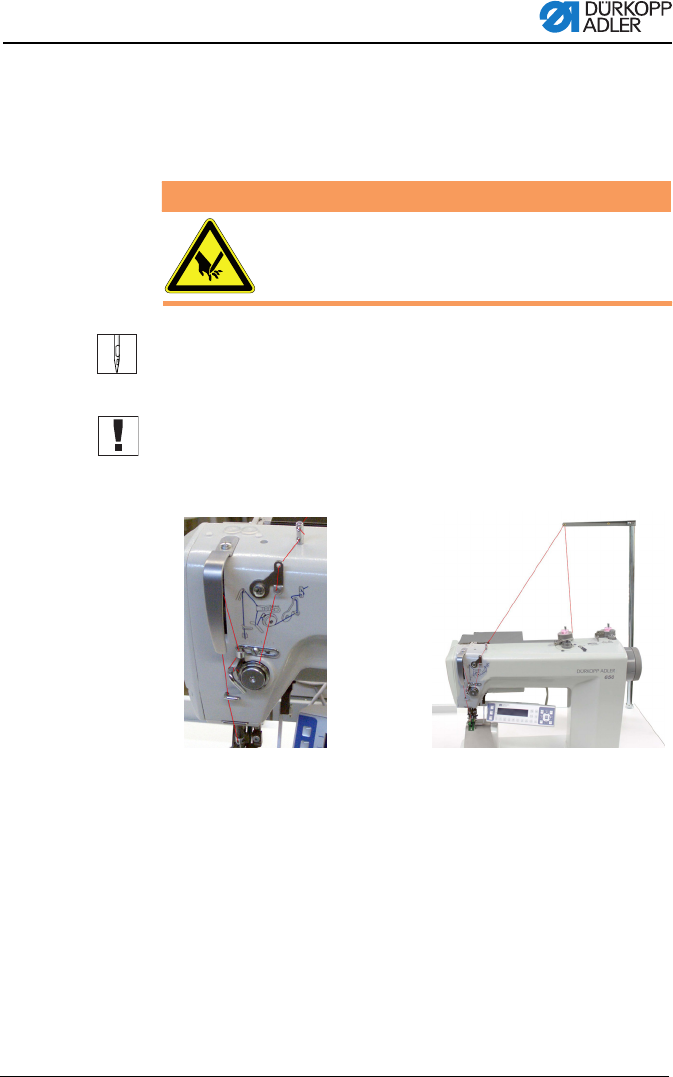

2. Nadelfaden gemäß der nachfolgenden Abbildung einfädeln.
Abb. 2: Nadelfaden einfädeln
Verletzungsgefahr durch die Nadelspitze und
sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie den
Faden einfädeln.
WARNUNG
