Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 123

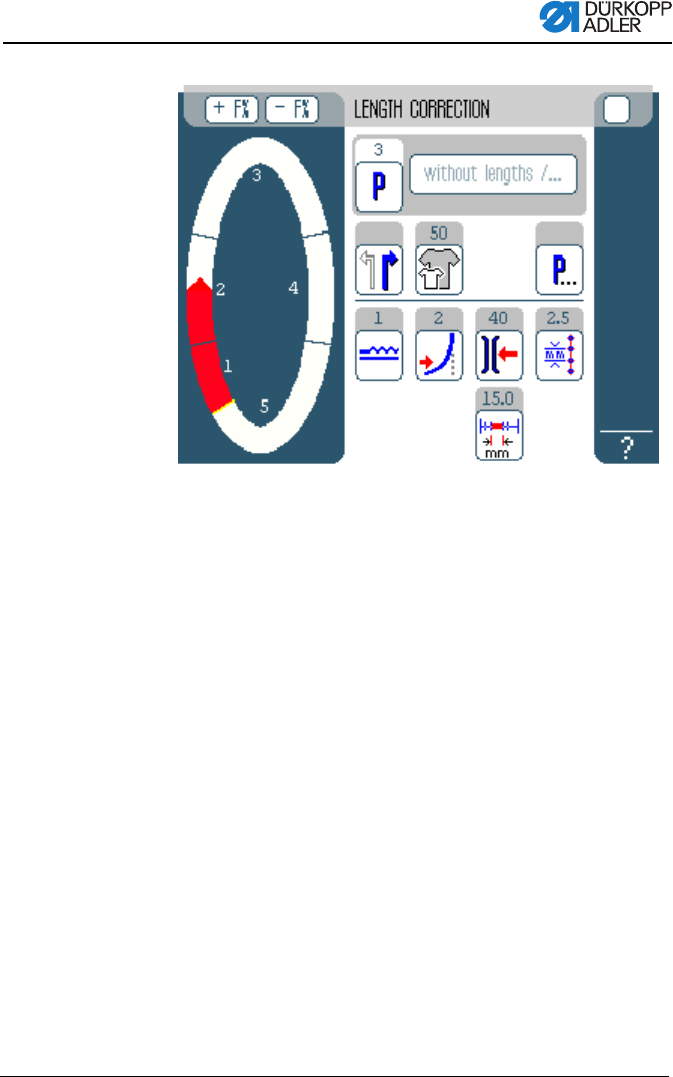

Abb. 86: Längenkorrektur Fortschritt
4. Mit allen weiteren Nähschritten ebenso verfahren.
5. Nach dem letzten Nähschritt die Schaltfläche END drücken.
Längenkorrektur ist abgeschlossen, Programmiermodus
EDIT öffnet sich.
8.8 Servicemodus SERVICE
Im Servicemodus befinden sich Funktionen, die bei Servicearbei-
ten genutzt werden können.
Der Servicemodus ist mit einem Passwort geschützt, um unbe-
absichtige Fehleinstellungen der Maschine zu vermeiden.
Genauere Informationen zu den Inhalten des Servicemodus fin-
den Sie in der Serviceanleitung 650.
