Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014122
8.7.5 Längen korrigieren (LENGTH CORRECTION)
Alle Nähschritte werden mit dem gleichen Faktor gradiert.
In einigen Nähschritten ist es für die Qualität des Ergebnisses
wichtig, dass mehr oder weniger gradiert wird.
Um diese punktuellen Abweichungen zu beheben, können Sie die
Längenkorrektur verwenden.
Voraussetzung:
• Betriebsmodus EDIT wird angezeigt.
1. Schaltfläche P
LEN
drücken.
Bedienoberfläche der Längenkorrektur wird angezeigt.

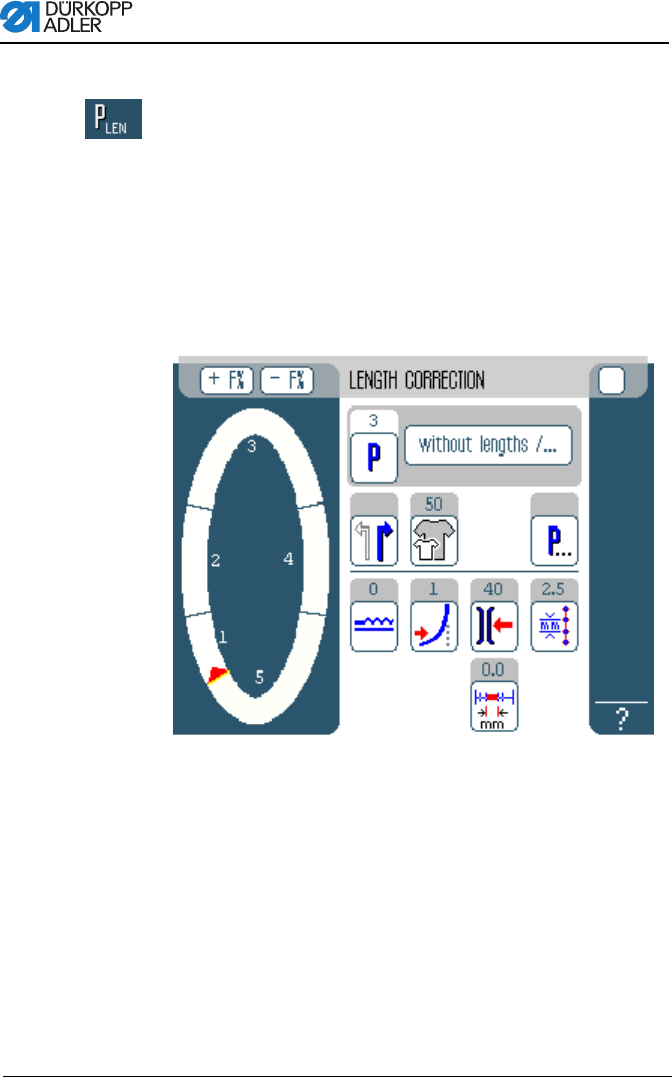

Abb. 85: Oberfläche Längenkorrektur
2. Nähschritt abnähen.
3. Per Hand am Bedienfeld oder mit dem Knieschalter in den
nächsten Nähschritt schalten.
Nähfortschritt wird grafisch dargestellt.
