Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 119
2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Modus
PROGRAMMING
Weitere Programmparameter
Nach Drücken der Schaltfläche Weitere Programmparameter
wird eine Übersicht aller verfügbaren Parameter angezeigt.

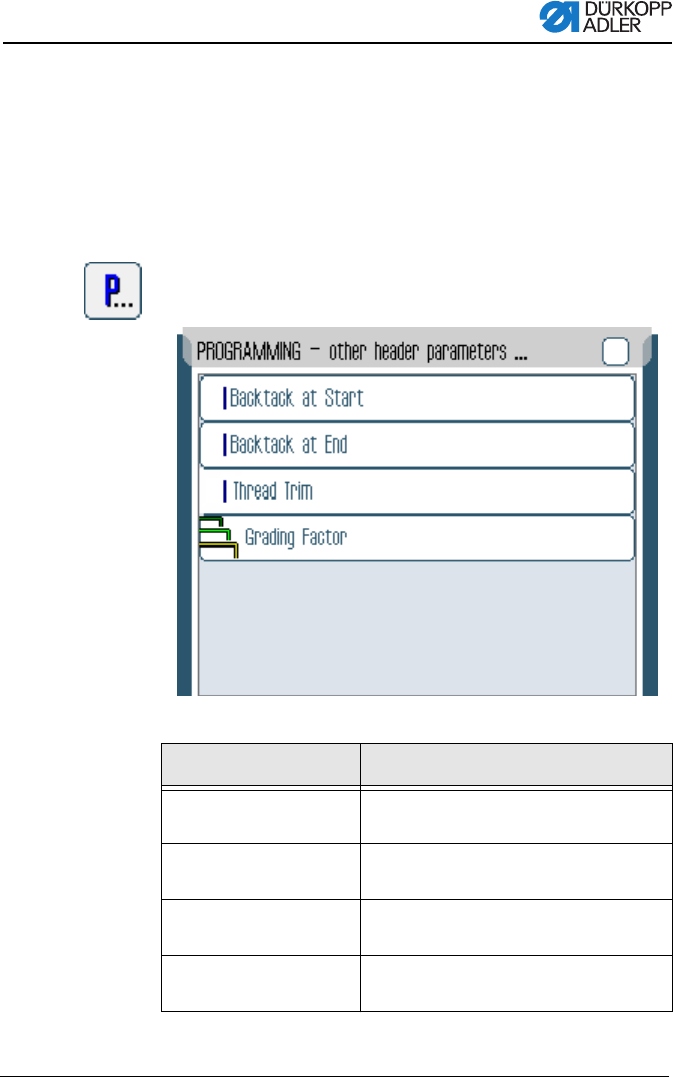

Abb. 83: Weitere Programmparameter
Parameter Bedeutung
Backtack at Start Riegel am Nahtanfang ein/aus
Wertebereich: 0, 1
Backtack at End Riegel am Nahtende ein/aus
Wertebereich: 0, 1
Thread Trim Fadenabschneider ein/aus
Wertebereich: 0, 1
Grading Factor Gradierfaktor
Wertebereich: 0.0 ... 6.0 (% pro Größe)
