Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014118
Modus
PROGRAMMING
Mehrweite einstellen

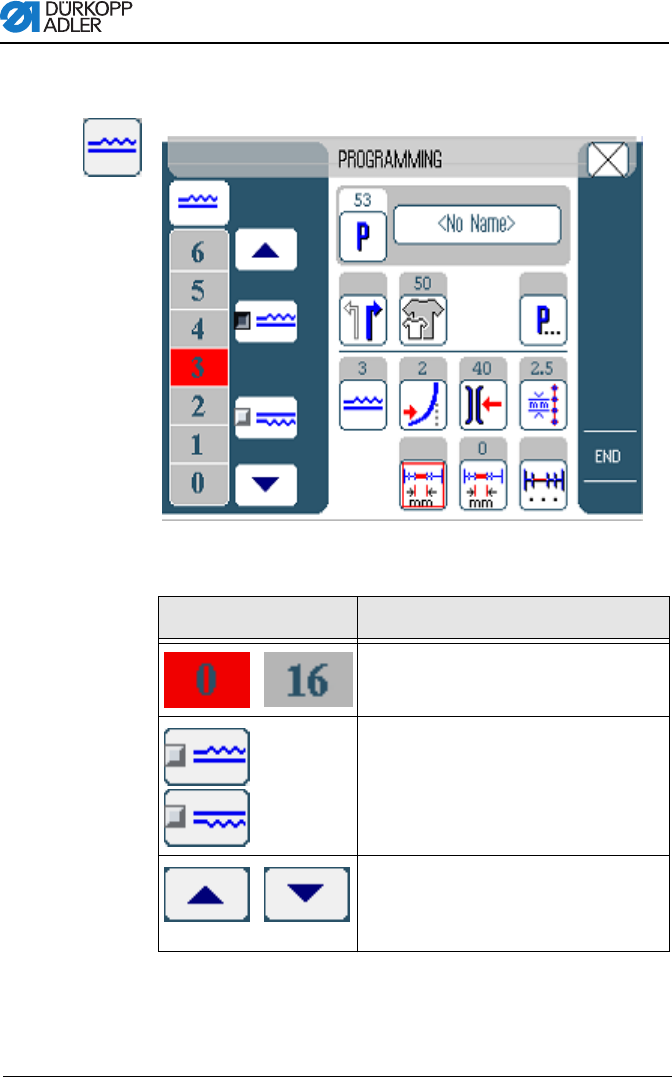

Abb. 82: Parameter Mehrweite einstellen
Im linken Bereich werden Schaltflächen für die manuelle Eingabe
der Mehrweite angezeigt.
1. Art der Mehrweite wählen.
Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym-
bol angezeigt.
Symbole/Schaltflächen Bedeutung
Eingabe der Mehrweite.
Eingestellte Mehrweite wird durch eine rot
markierte Schaltfläche angezeigt.
Art der Mehrweite wählen:
• Oben (Obertransport)
• Unten (Untertransport)
Die gewählte Mehrweite wird durch ein
aktiviertes Kontrollfeld angezeigt.
Anzeige weiterer Schaltflächen für die
Eingabe der Mehrweite. Die Schaltflächen
von 0 bis 16 stehen für die Eingabe zur
Verfügung.
