Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 117
1. Auf die gewünschte Schaltfläche drücken.
Bedienoberfläche zur Einstellung des gewünschten Parame-
ters wird angezeigt.
Bei einigen Parametern geht die Einstellung über einen numeri-
schen Wert hinaus. Diese aufgebauten Parameter werden im
Folgenden im Detail erläutert.
Modus
PROGRAMMING
Nähgutgröße einstellen

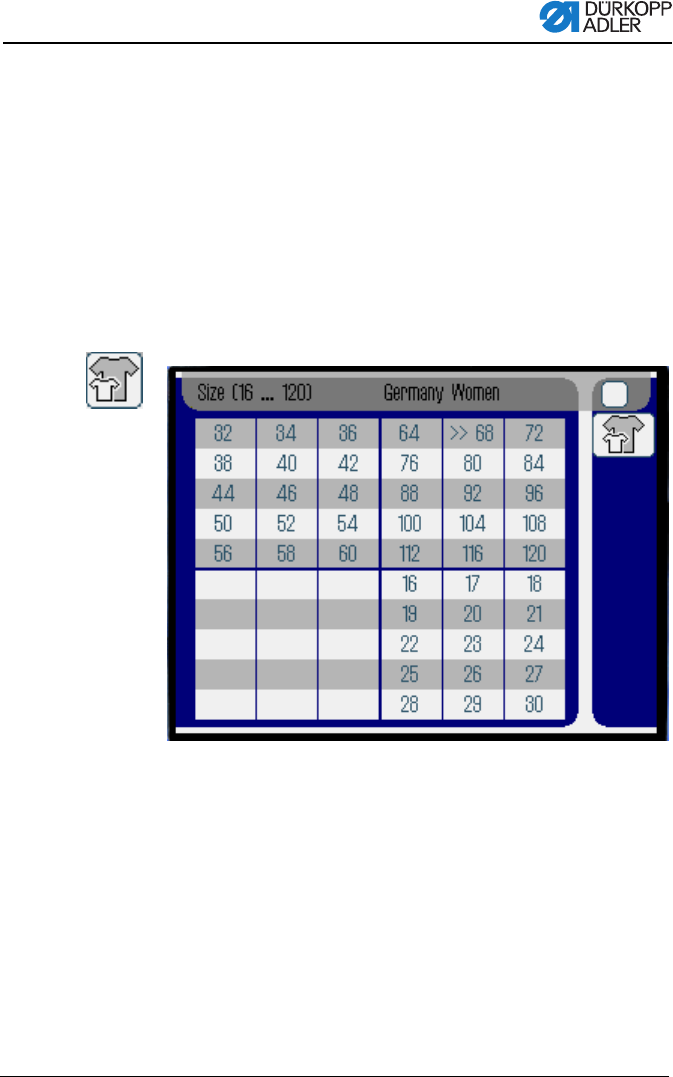

Abb. 81: Parameter Nähgutgröße einstellen
Sie sehen folgende Informationen:
• Die momentan gewählte Größe ist mit einem Doppelpfeil
gekennzeichnet (>>).
1. Größensystem im rechten Bereich wählen.
2. Auf gewünschte Nähgutgröße drücken.
Bedienoberfläche des Programmiermodus PROGRAMMING
wird angezeigt.
